本記事では、D3Workerのサービス「Cloud Print」を使って印刷をするまでの手順をご紹介していきたいと思います。



Cloud Printとは

Cloud Printは、クラウドでの直接印刷を実現するサービスです。
プリンタが接続されているPCにあらかじめ「Cloud Print Proxy」をインストールしておき、D3Workerにリクエストすることで印刷を実行します。



事前準備

・オプロよりお渡しする、認証情報テキスト（OPROARTS認証情報「CID」「UID」「UPW」が記載されたテキストファイル）



帳票テンプレートの準備

この手順では、簡易的にCloud Printで印刷できることを目的としていますので、サンプルとしてあらかじめ用意されている「見積書」のサンプルテンプレートをそのまま利用します。

オプロのサポートサイトにある「OPROARTS ドキュメント一覧（CSV連携）」 >「〈OPROARTS Live（帳票デザイナ）〉ユーザーガイド（PDF帳票）」の手順に従って、テンプレートの配備をします。
また、操作手順書17ページの「CSV定義」作成画面の設定後、「サンプルCSV」ボタンをクリックしてCSVをダウンロードしてください。



Cloud Print Proxyのインストール

印刷を行うプリンタドライバーがインストールされているPCに、「Cloud Print Proxy」というエージェントをインストールします。

インストーラの入手およびインストール手順は、「Cloud Print Proxyインストーラとインストールマニュアル」をご覧ください。
※インストール中に設定する「UID」「UPW」は、認証情報テキストの「D3Worker認証用」を指定してください。



D3Workerの設定手順

D3Workerの大まかな設定手順は、「【TECH COLUMN】D3Workerの設定手順」をご参照ください。

具体的な手順は以下になります。


１．「OPROARTS」サービスを新規作成します。
参考：【TECH COLUMN】D3Workerのサービス設定（OPROARTS連携）



２．「Cloud Print」サービスを新規作成します。
参考：【TECH COLUMN】D3Workerのサービス設定（Cloud Print）

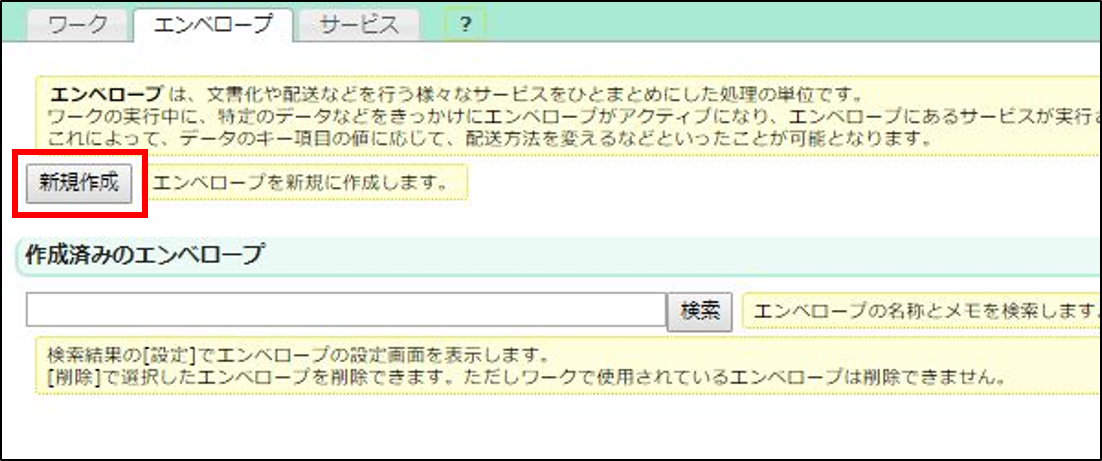

３．エンベロープを新規作成します。

エンベロープの詳細についてはこちらをご覧ください。
   　今回は、「OPROARTSで帳票を作成し、Cloud Printを使って作成した帳票を印刷する」という処理
を設定します。
※「属性、保管サービスタブ」は今回使用しないので、設定をスキップします

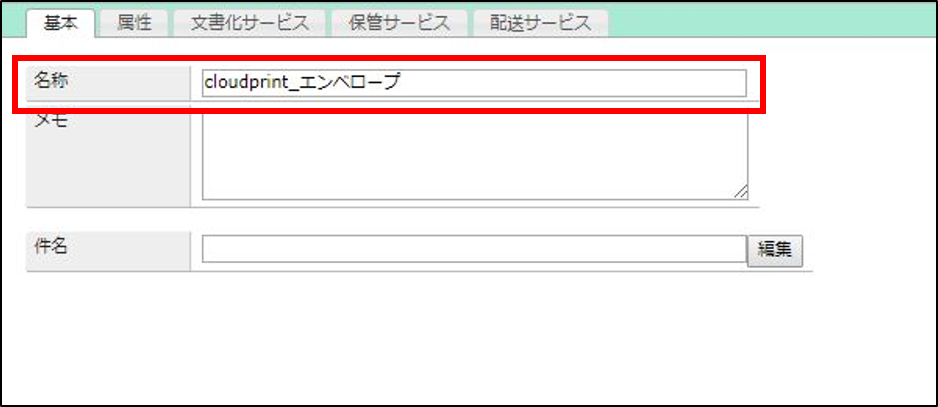

　　基本タブでは、エンベローブの名称を設定します。

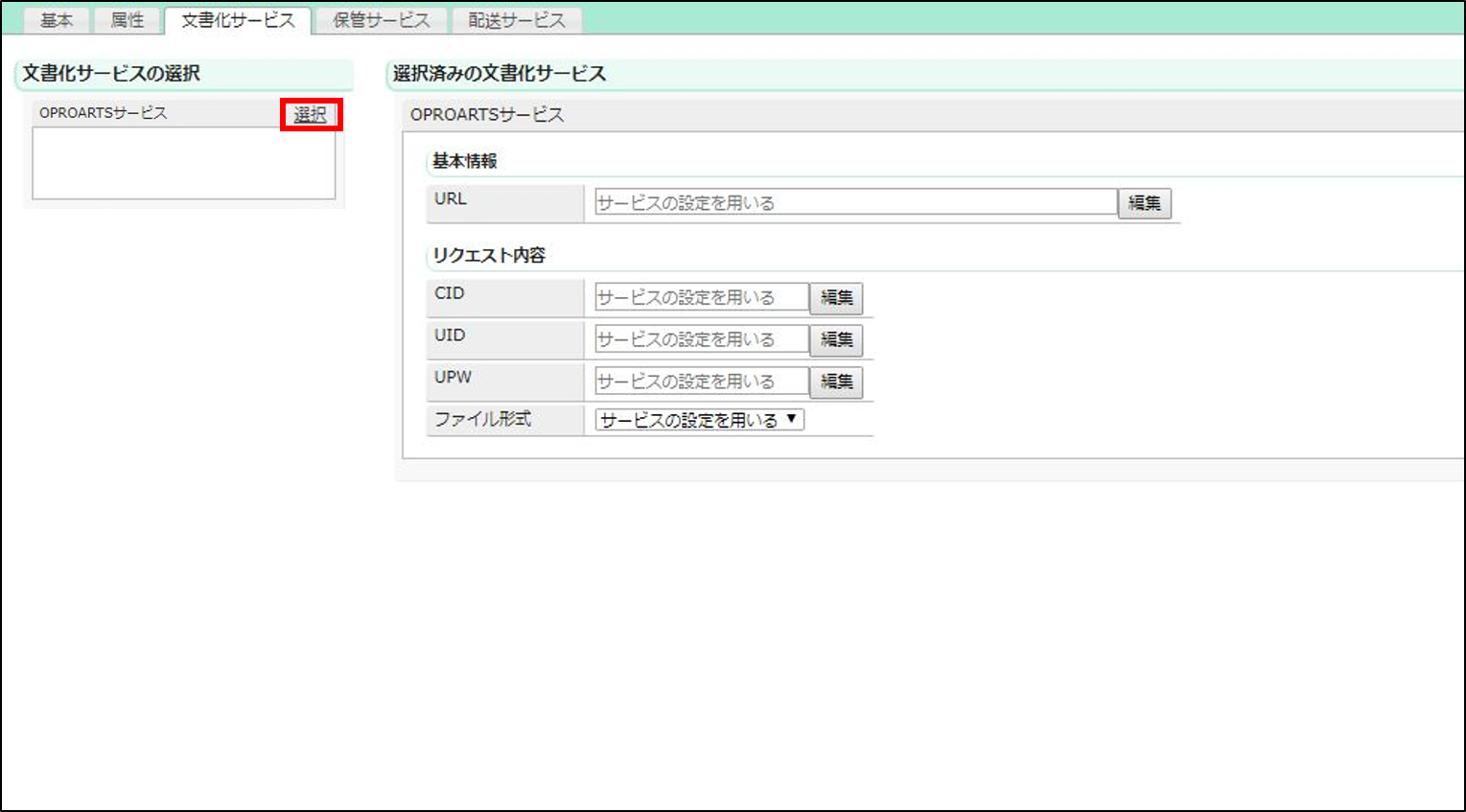

文書化サービスタブでは、１で作成した「OPROARTS」サービスを選択します。
※「サービスの設定を用いる」はサービスで設定した値を使用します。
エンベロープで値を設定すると、サービスの設定は使用されません。

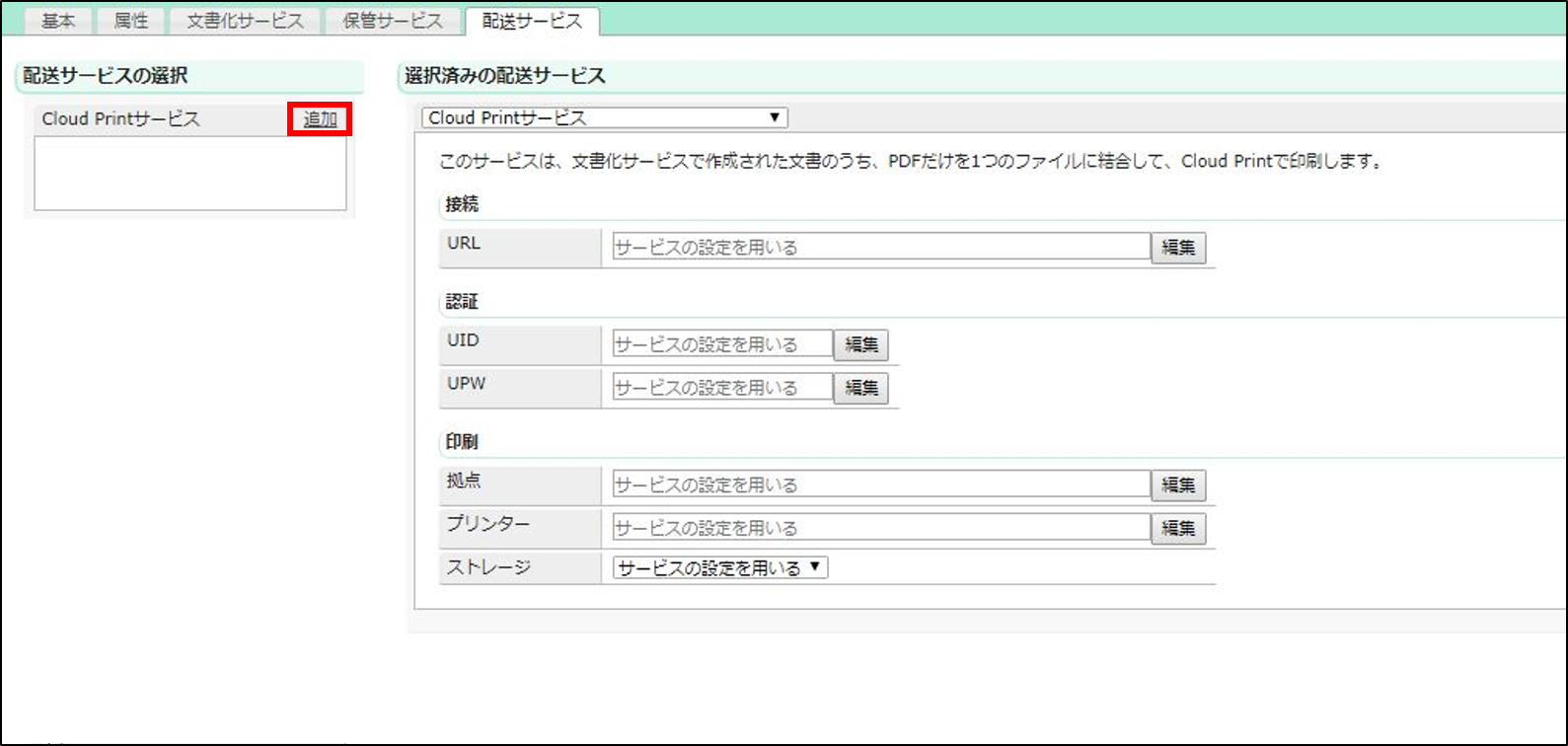

配送サービスタブでは２で作成した「Cloud Print」サービスを選択します。



４．「保存」をクリックして、エンベロープの設定を保存します。

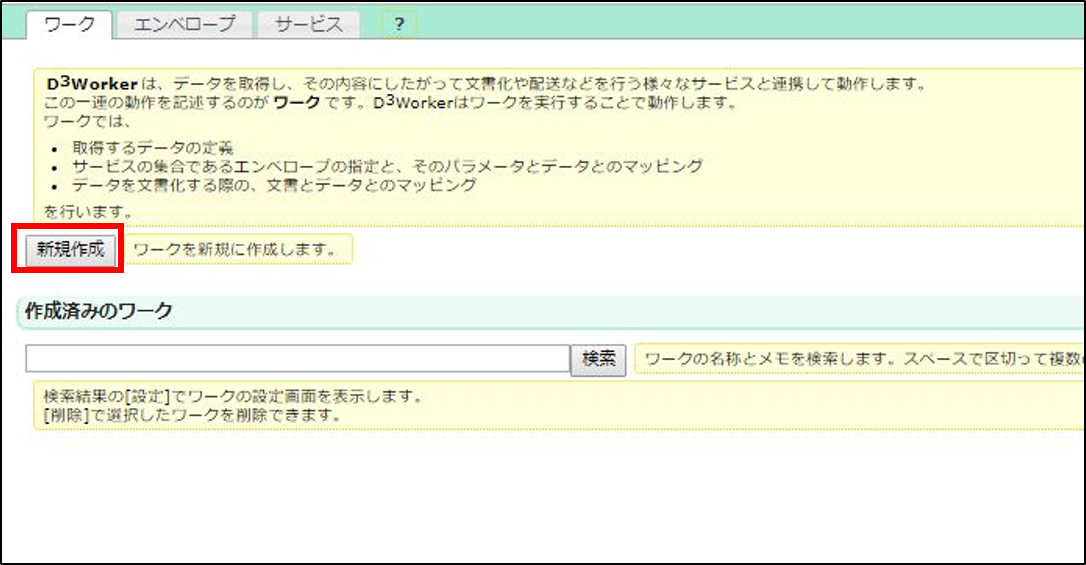

５．ワークを新規作成します。

ワークの詳細についてはこちらをご覧ください。

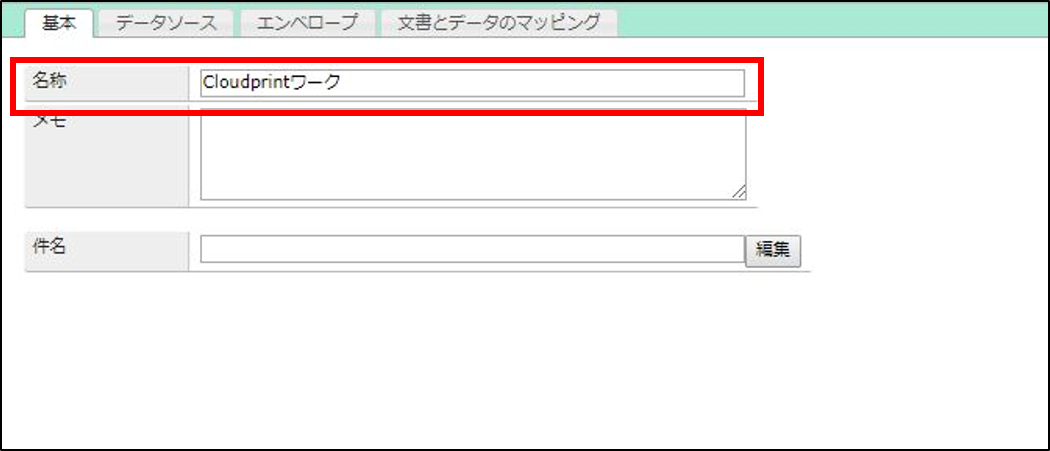

　　基本タブでは、ワークの名称を決定します。

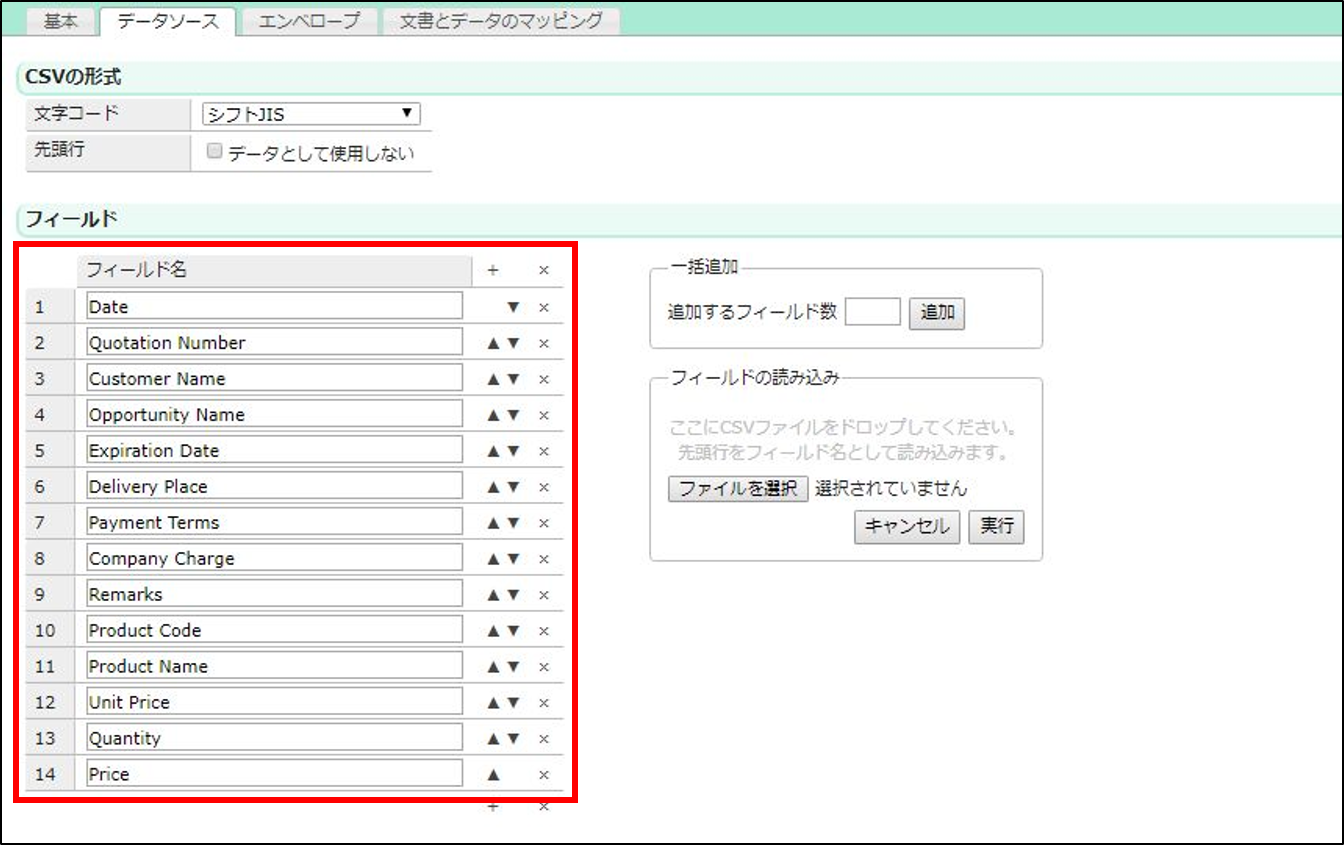

データソースタブでは、D3Workerが受け取るCSVの形を設定します。
「帳票テンプレートの準備」でダウンロードしたCSVファイルの「quotation2_TD1」
「quotation2_TD2」のヘッダ項目を並べて登録します。




ワークのエンベロープタブの設定概要は「【D3Worker】ワークの「エンベロープ」タブの設定」
をご覧ください。

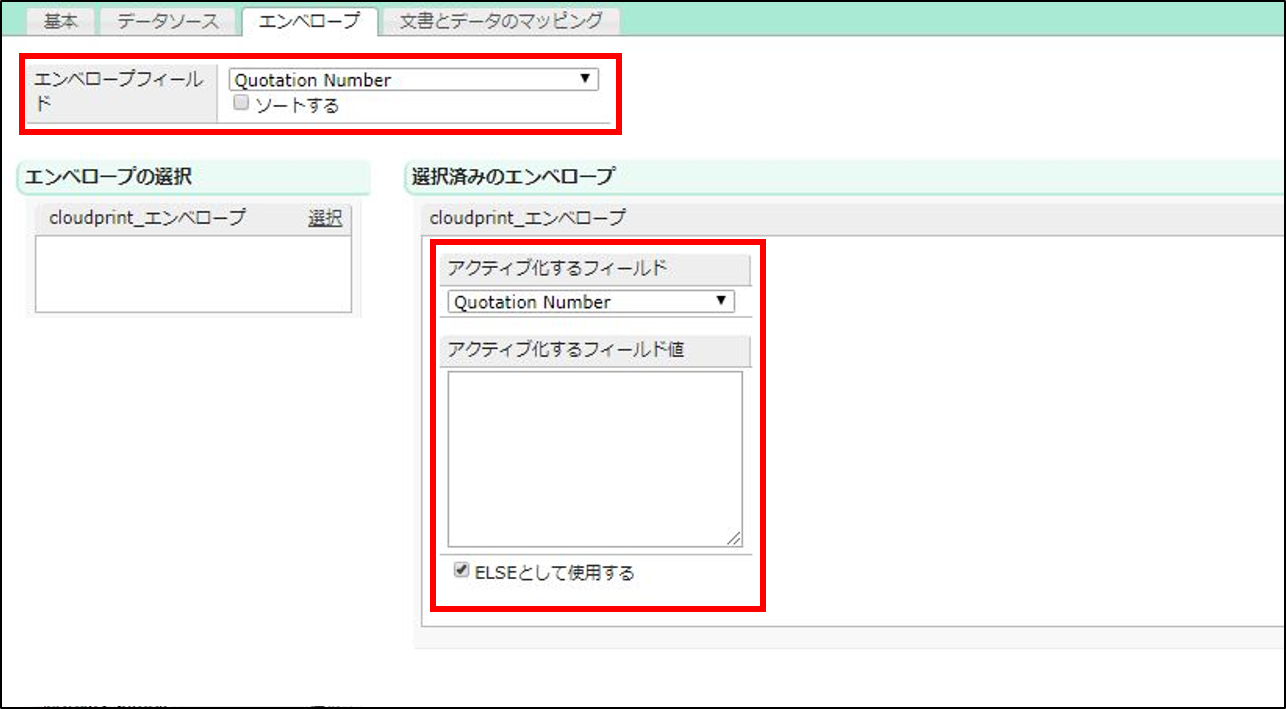

今回、エンベロープタブでは、３で作成したエンベロープを選択し、以下の情報を設定します。
・「エンベロープフィールド」：Quotation Number

・「アクティブ化するフィールド」：Quotation Number

・「ELSEとして使用する」：チェックあり

　　※「ELSEとして使用する」にチェックが入っている場合、「アクティブ化するフィールド」
　　　に設定した項目に何かしら値が入っていると、エンベロープが動作する状態になります。

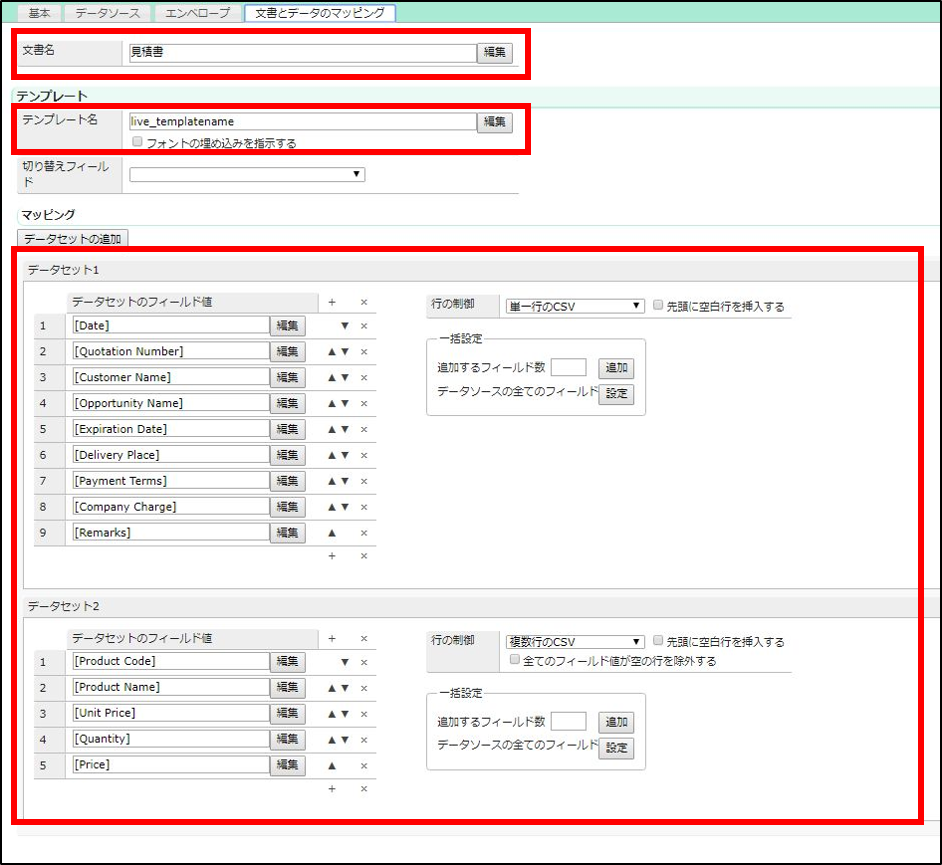

文書とデータのマッピングタブでは、出力されるPDFに利用する情報を設定します。
・「文書名」：出力されるPDFのファイル名を設定します。

・「テンプレート名」：利用するテンプレート名を指定します。
帳票テンプレートの準備で作成したテンプレート名を記載します。
※作成したテンプレート名の前に必ず「live_」を記載してください。

・「マッピング」：デザイナに渡すCSVの形を作成します。
データセットの追加を2回クリックして、「データセット１」「データセット２」を作成します。

「データセット1」は以下のように設定をします。
・行の制御：単一行のCSV
・データセットのフィールド値：「帳票テンプレートの準備」でダウンロードしたCSVファイルの
「quotation2_TD1」の項目

「データセット2」は以下のように設定をします。
・行の制御：複数行のCSV
・データセットのフィールド値：「帳票テンプレートの準備」でダウンロードしたCSVファイルの
「quotation2_TD2」の項目


 ６．「保存」をクリックして、ワークの設定を保存します。



動作確認

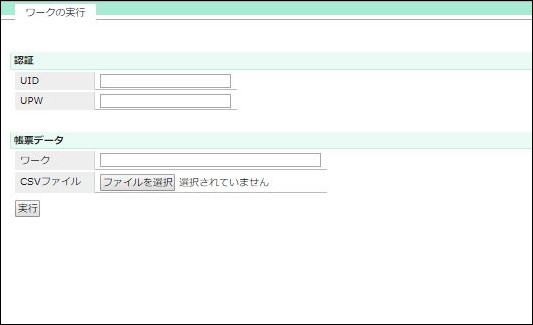

D3Workerのワーク実行用URL（https://d3w.ap.oproarts.com/d3w/a/XXXXXXXXX/al/facade/upload.html）に遷移するとワーク実行に必要な項目が表示されます。
※XXXXXXXXにはお客様ごとにオプロが発行するテナントIDが入ります。


　UID 　認証情報テキストの「CloudPrint認証用」のUID
　UPW 　認証情報テキストの「CloudPrint認証用」のUPW
　ワーク 　作成したワーク名
　添付ファイル D3Workerに連携するCSVデータ
※今回はこちらをご利用ください。



設定項目の入力を終えたら「実行」ボタンをクリック。

動作に成功していれば実際に帳票が印刷されるはずですので、ご確認ください！



Cloud Printログイン

Cloud Printには以下の画面からログインできます。



v1

https://ext.oproarts.com/cloudprint/



v2

https://cloudprint.oproarts.com/cp/


「UID」「UPW」は、認証情報テキストの「D3Worker認証用」を指定してください。

ログインした画面で「検索」をクリックすると先ほど実行した印刷履歴が確認できます！

※再印刷機能（box保管機能）をご利用いただく場合は、別途boxのご契約が必要となります。



いかがでしたでしょうか？

少しでも「Cloud Print」のイメージが湧いたという方がいれば幸いです。
