概要

本記事では、D3Workerのサービス「ワーク実行 - PDF結合」を活用して、既存のPDFとOPROARTSで生成したPDFを結合し、結合したPDFをWeb配信する方法を紹介します。
注文書（既存PDF）と請求書（生成するPDF）の結合を例として説明します。



事前準備

本シナリオを実行するには、以下の2点を準備します。

  • 請求書の帳票テンプレート

    OPROARTSで請求書のPDFを生成するために、請求書の帳票テンプレートを用意します。

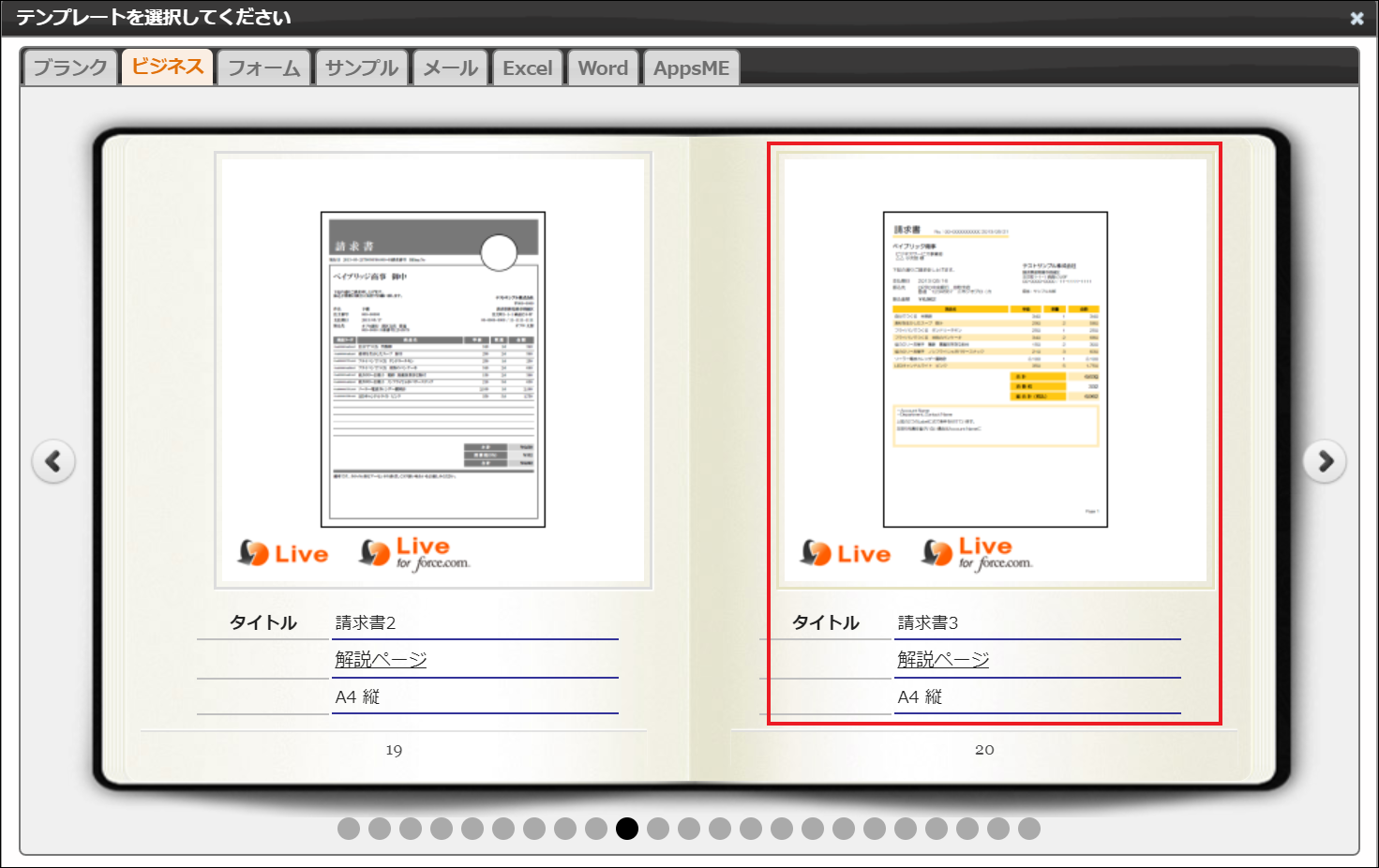

    今回は、OPROARTS Designerの「新規作成」で選べるこちらのサンプルを使用します。



  • 結合する既存PDF（注文書）

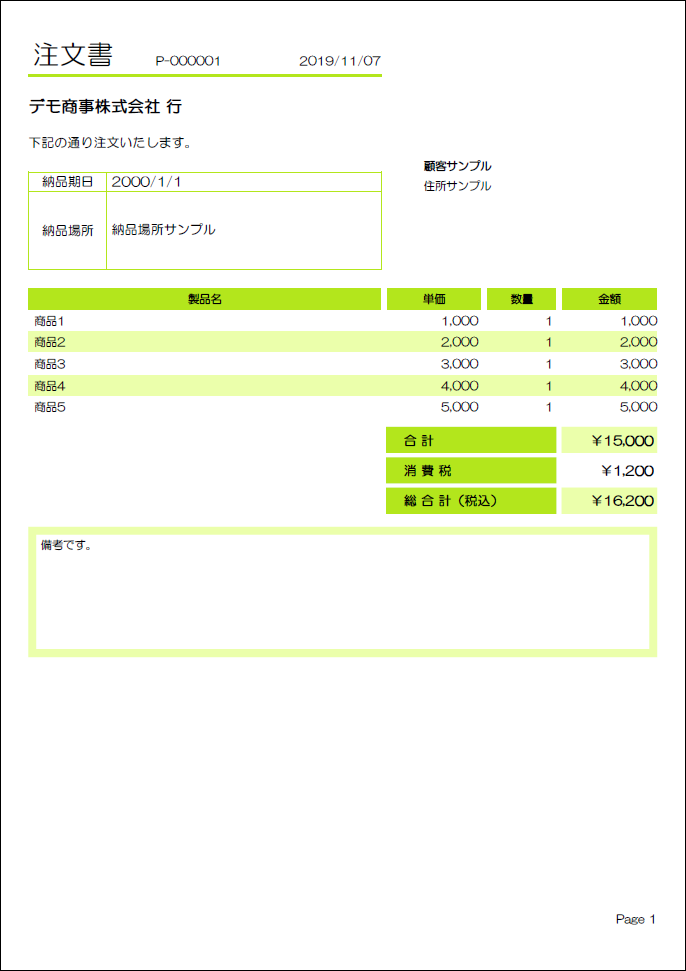

    本記事では例として以下の注文書を使用します。



シナリオ：既存PDFとOPROARTSで生成したPDFを結合して配信する

このシナリオでは、以下の2つのワークを組み合わせることで、請求書PDFと注文書PDFを自動的に結合し、メール送信することが可能になります。

  • ワーク①: 請求書のPDFを生成して、手元にある注文書PDFと結合し、ワーク②に渡すワーク
  • ワーク②: ワーク①から受け取った結合済みPDFをメール送信するワーク

ワーク①：PDFの生成と結合

サービス設定

使用するサービスは以下の2つです。

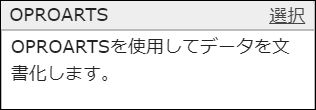

  • OPROARTS

    詳しくは「D3Workerのサービス設定（OPROARTS連携）(Salesforce)」をご参照ください。

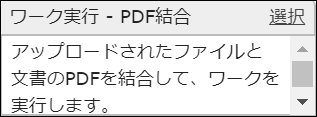

  • ワーク実行 - PDF結合

    詳しくは「D3Workerのサービス設定(ワーク実行 - PDF結合)(Salesforce)」をご参照ください。

    💡
    補足

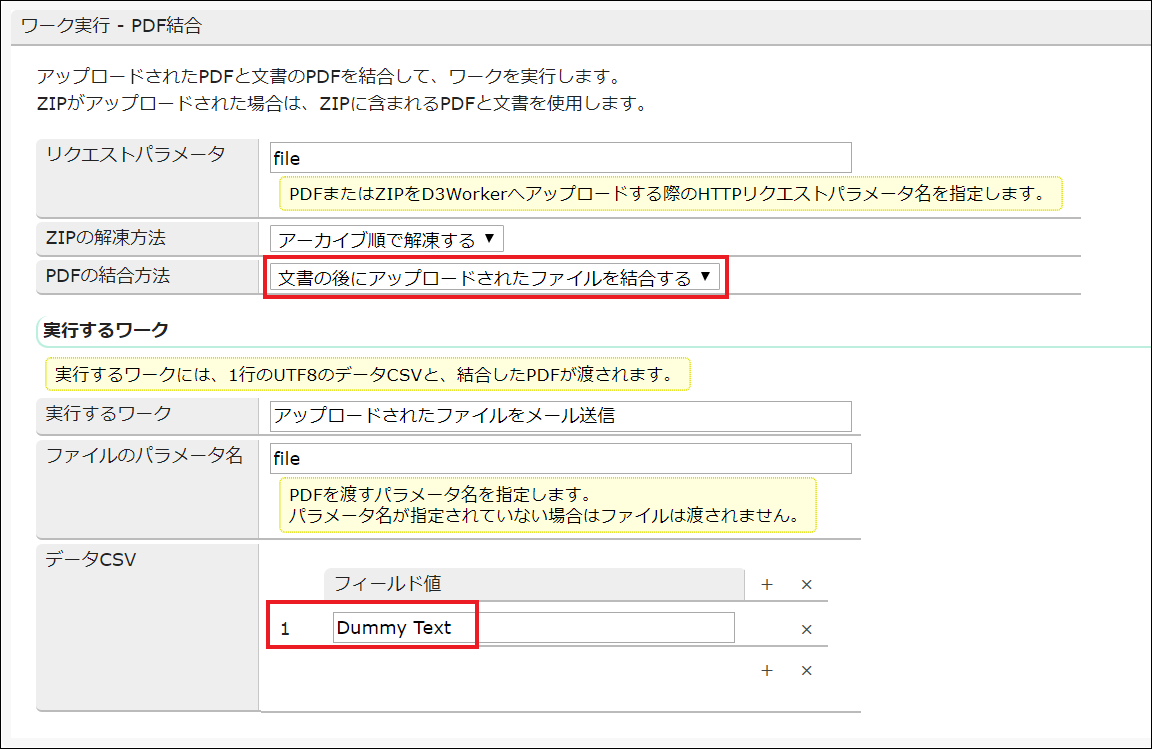

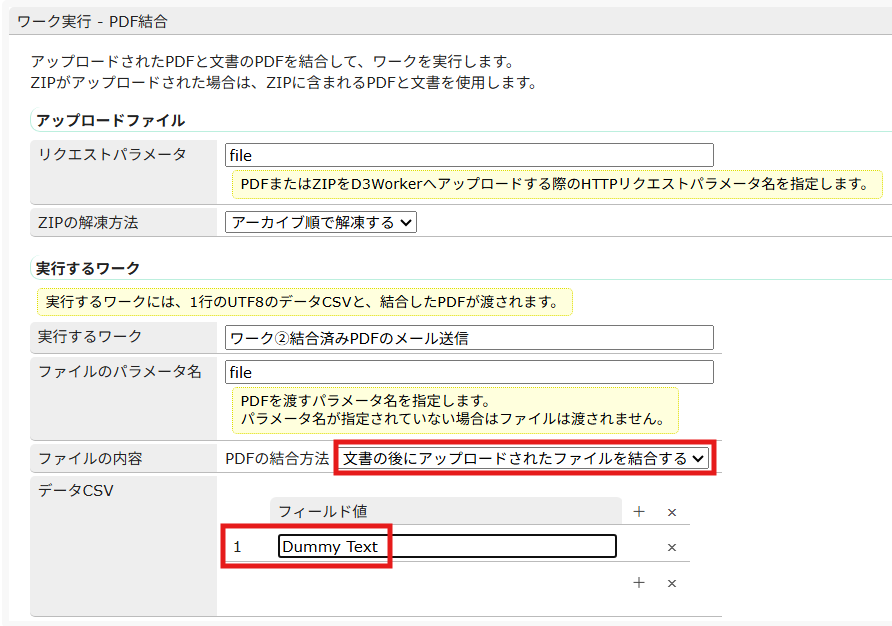

    「ワーク実行 - PDF結合」サービスの設定において、以下の点に留意してください。

    • 「PDFの結合方法」で既存PDF（注文書）と生成する文書（請求書）をどの順番で結合するか指定します。
    • ワーク②では渡されたCSVデータのフィールド値を使用しませんが、実行するワークのデータCSVでは形式的に最低1つのフィールドを用意して値を設定する必要があります。
      フィールド値を指定しないとワーク②が動作しません。



エンベロープ設定

文書化サービスに「OPROARTS」を基に作成したサービスを指定し、配送サービスに「ワーク実行 - PDF結合」を基に作成したサービスを指定します。

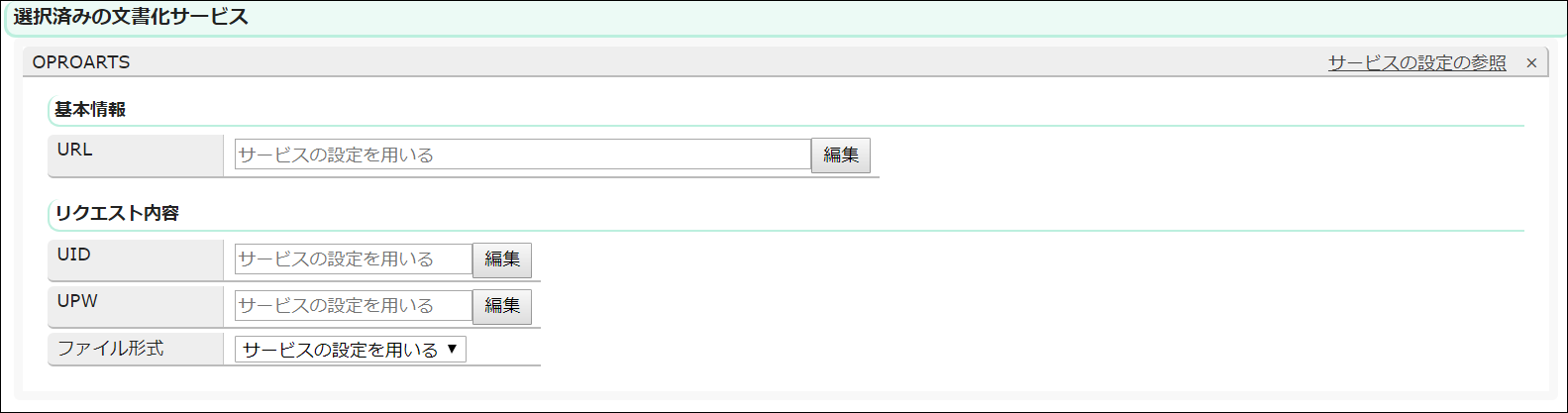

  • 文書化サービス

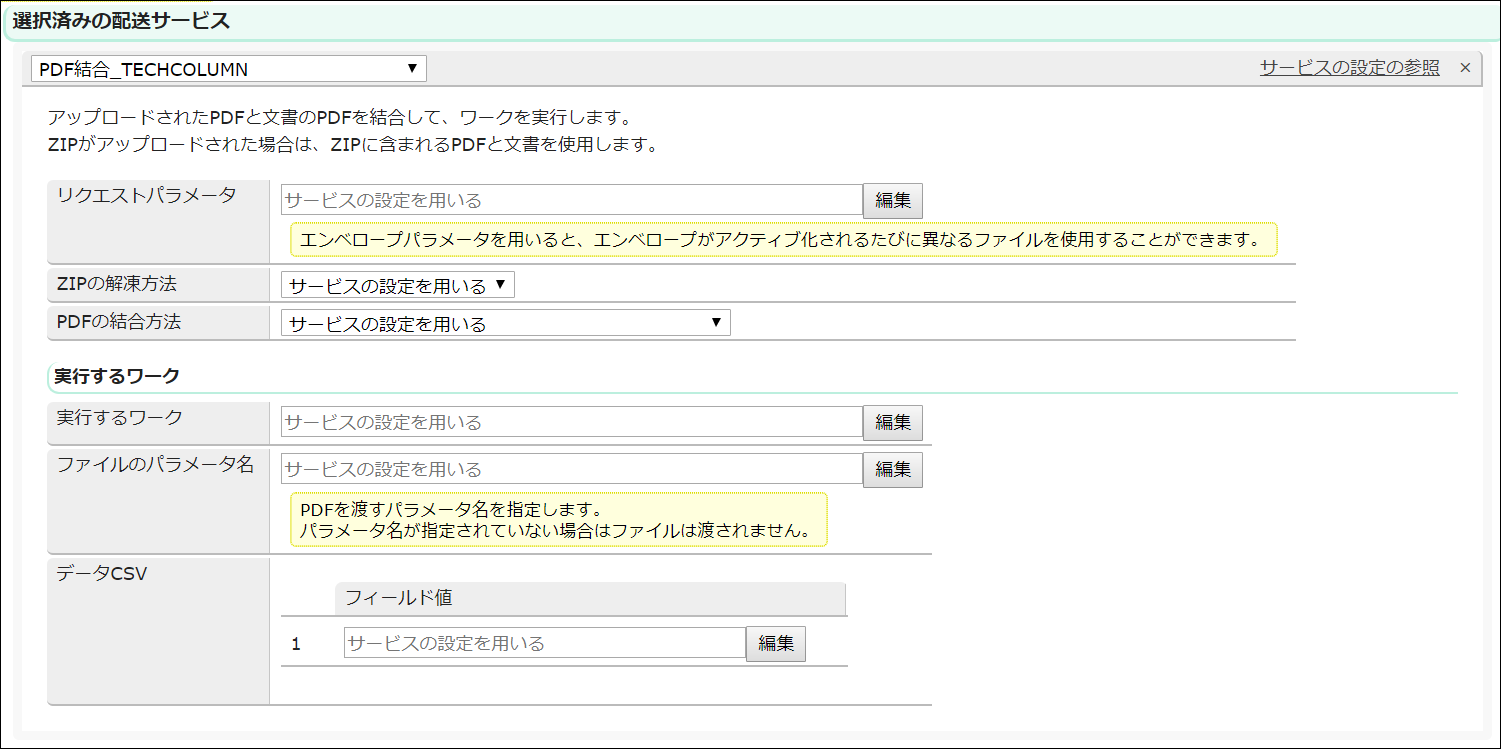

  • 配送サービス



ワーク設定

基本設定で名称とメモを入力したら、「データソース」「エンベロープ」「文書とデータのマッピング」の設定をします。

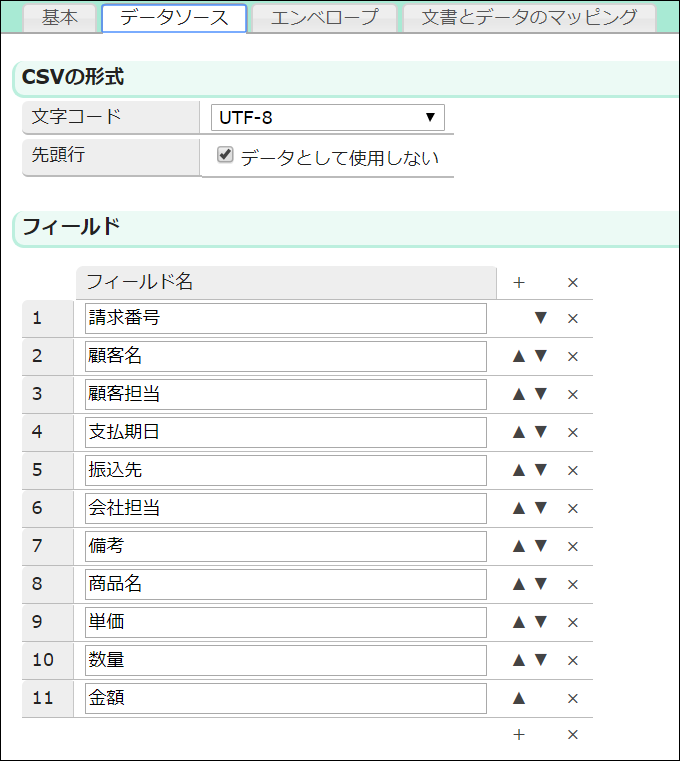

  • データソース

    ワーク①が受け取るCSVデータのフィールドを順番通りに定義します。
    受け取ったCSVデータは、「文書とデータのマッピング」で指定する帳票テンプレートにCSVデータとして渡します。

    今回はSalesforceやkintoneと連携せずに直接D3WorkerにCSVデータを渡します。
    使用するCSVデータに合わせて文字コードを指定し、先頭行が項目名である場合(実際に使用する値でない場合)は先頭行の「データとして使用しない」にチェックを入れます。



  • エンベロープ

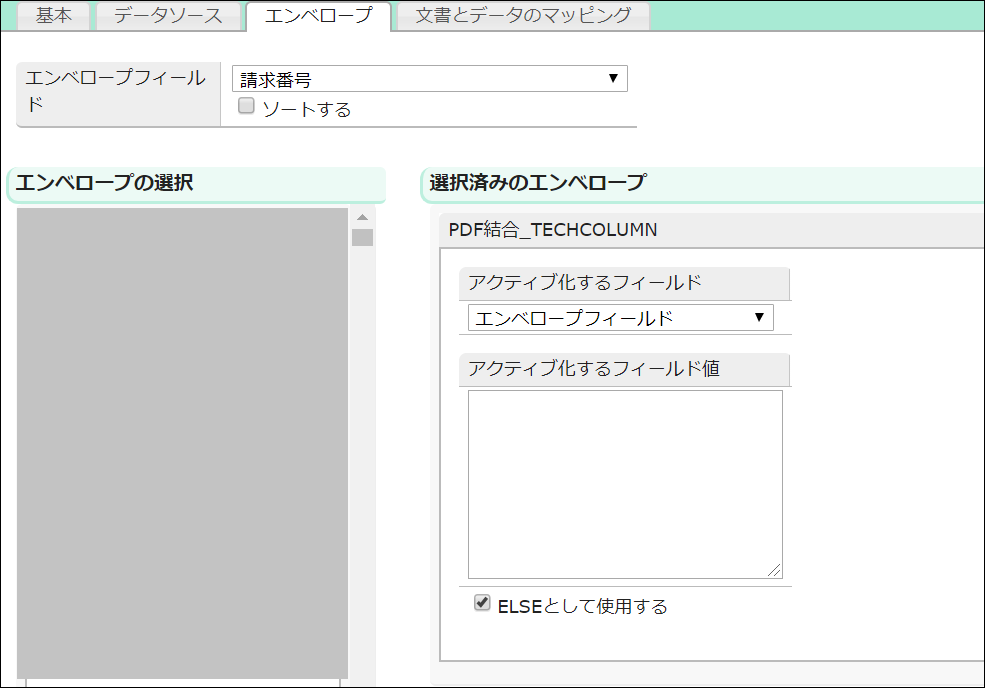

    同じ請求番号を含むCSVデータの行を1つのエンベロープ単位に含めるため、エンベロープフィールドには請求番号フィールドを指定します。
    「ELSEとして使用する」にチェックを入れます。

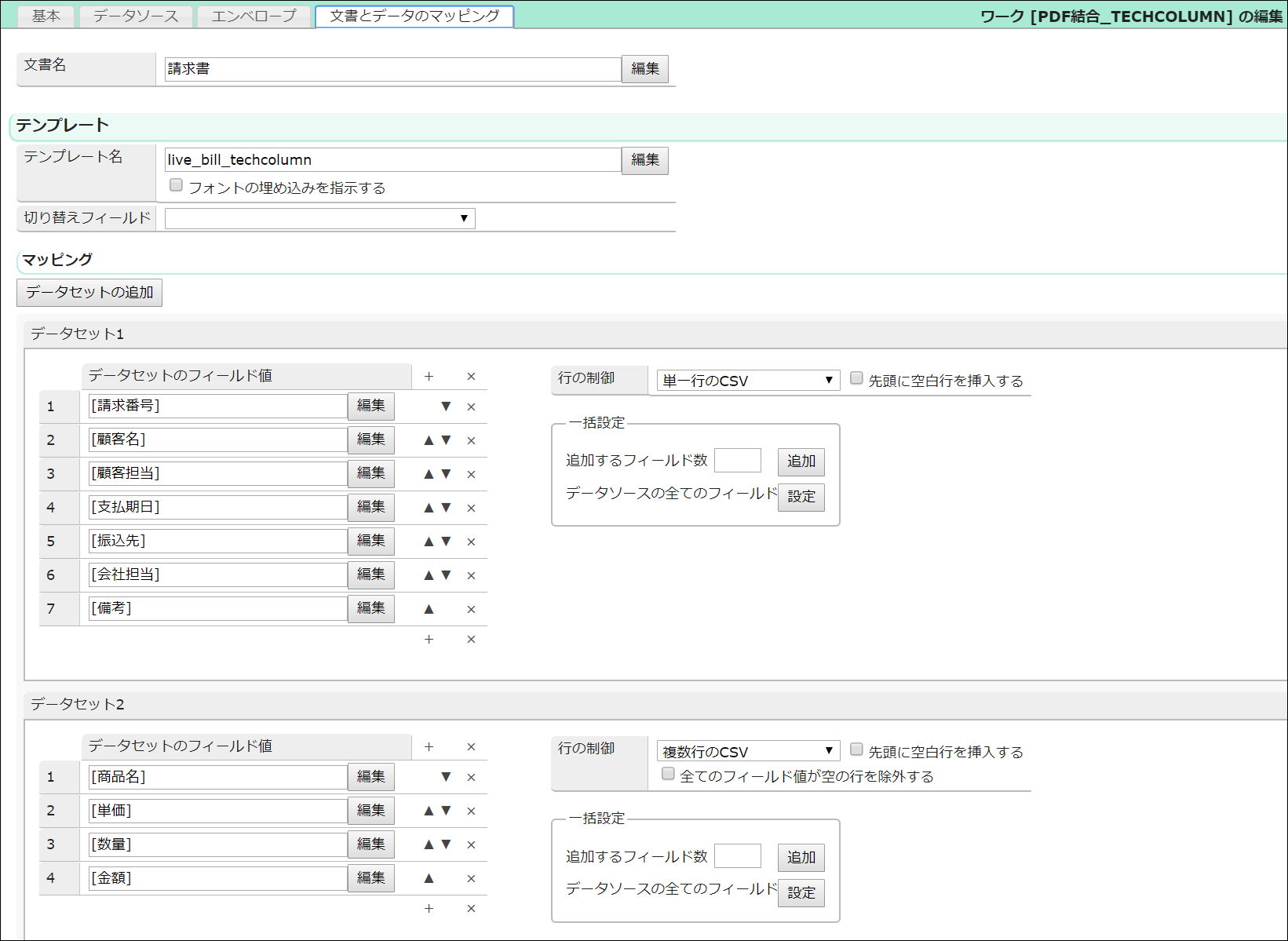

  • 文書とデータのマッピング

    ここではデータソースのフィールドと帳票テンプレートのCSVフィールドを結びつけます。

    文書名に任意の名前を入力し、OPROARTS Designerでテンプレートを作成している場合は、テンプレート名に「live_{作成したテンプレート名}」と入力します。

    今回使用する帳票テンプレートはヘッダー明細型のためデータセットを2つ用意し、「単一行のCSV」（非明細部分）と「複数行のCSV」（明細部分）で設定します。
    データソースのフィールドを帳票テンプレートのCSVフィールドの順番通りになるように並べます。



ワーク②：結合済みPDFのメール送信

サービス設定

使用するサービスは以下の2つです。



エンベロープ設定

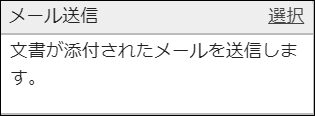

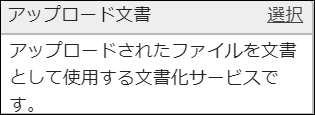

文書化サービスに「アップロード文書」を基に作成したサービスを指定し、配送サービスに「メール送信」を基に作成したサービスを指定します。

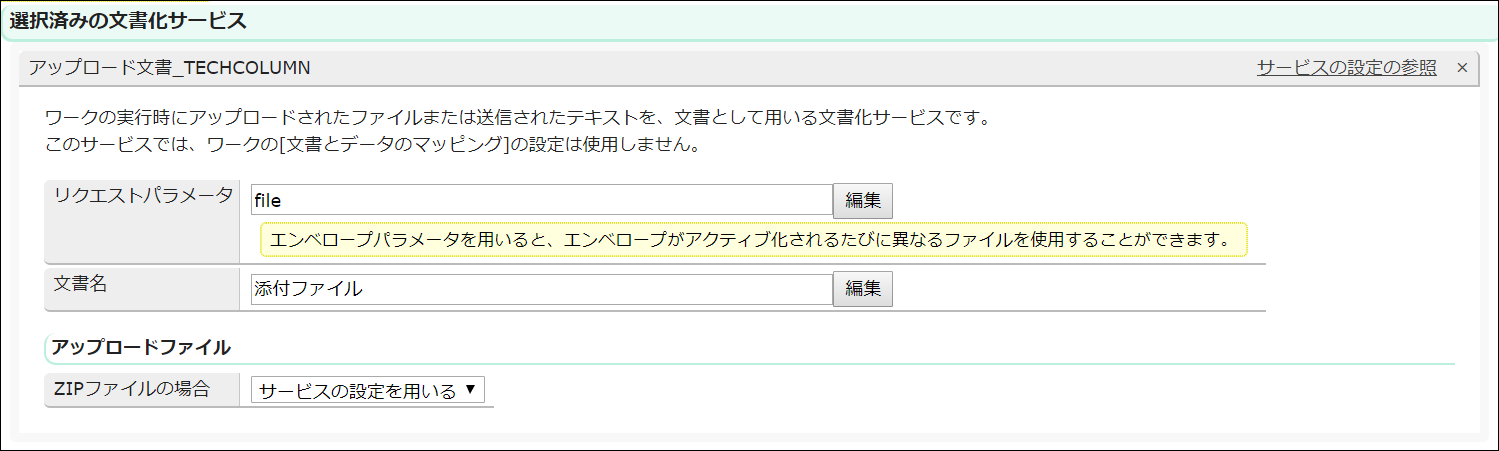

  • 文書化サービス

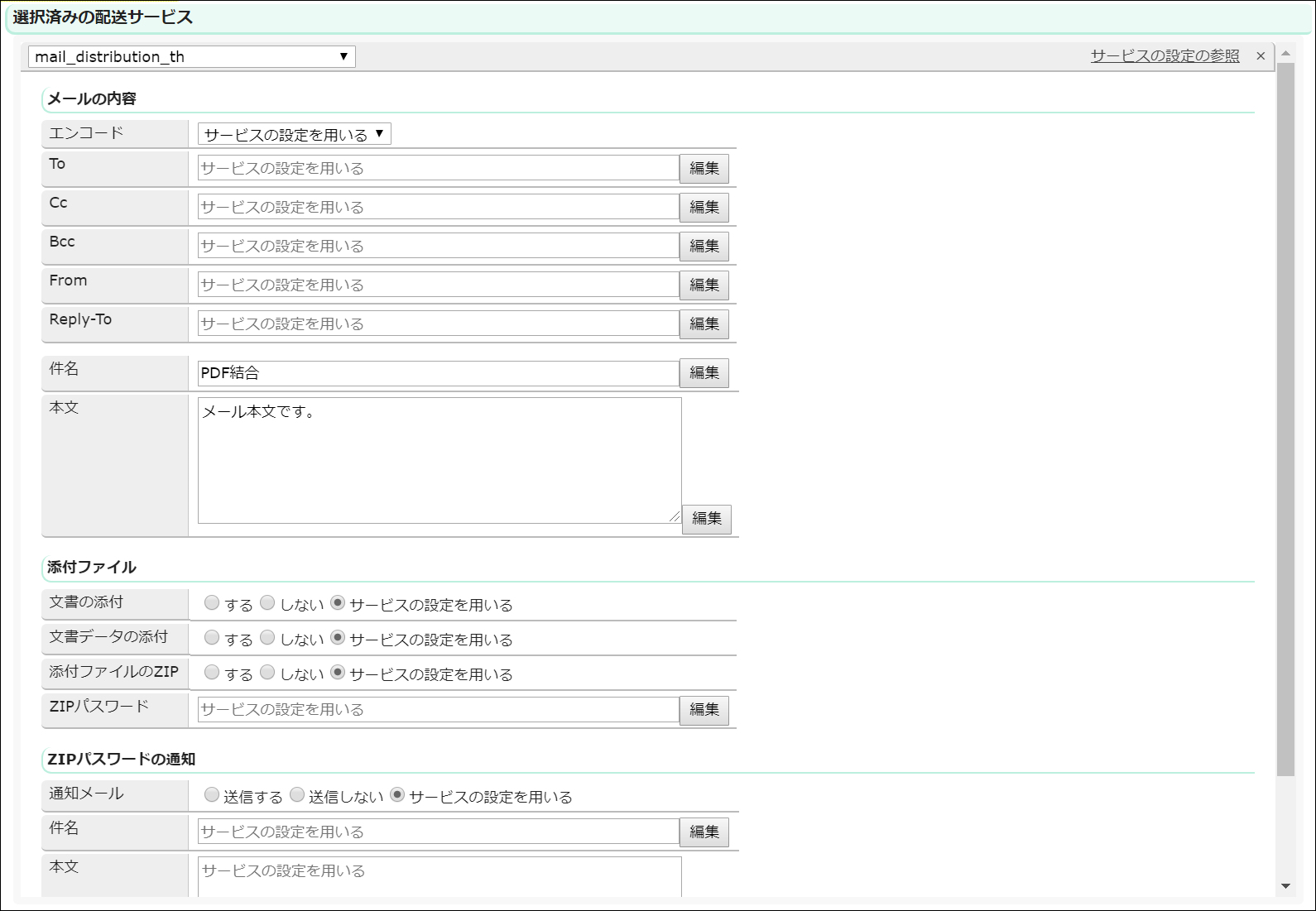

  • 配送サービス



ワーク設定

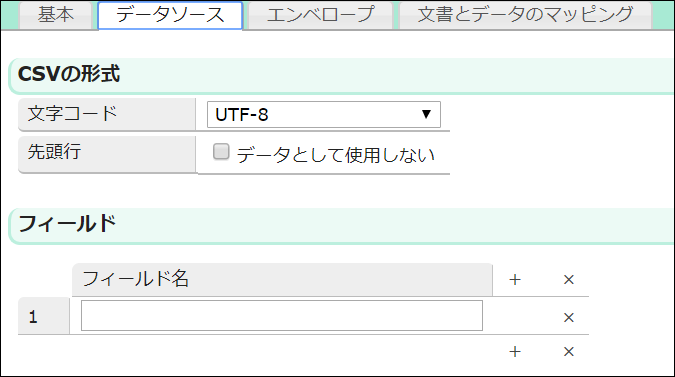

  • データソース

    このワークではデータソースのフィールド値を使用しないため、フィールドは追加しません。



  • エンベロープ

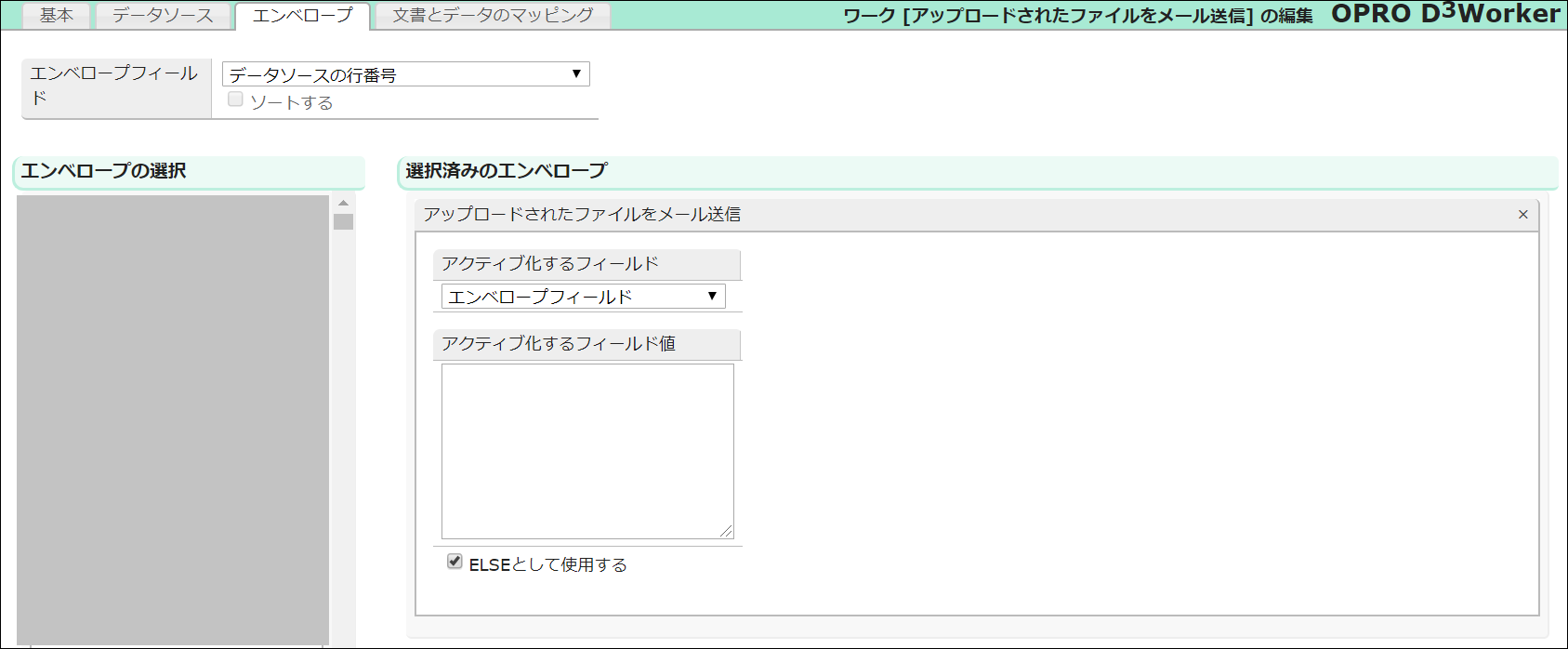

    ワーク①から渡されるCSVデータは1行のみであるため、エンベロープフィールドには「データソースの行番号」を指定します。 「ELSEとして使用する」にチェックを入れます。



  • 文書とデータのマッピング

    ワーク②のエンベロープでは文書化サービスとしてアップロード文書サービスを用いるため、何も設定せずに保存します。



ワークの実行

ワークの作成が終わったら、ワークを実行します。

💡
補足

D3WorkerはSalesforceやkintoneなどのクラウドサービスと連携させてその画面上から呼び出すことが多いですが、 今回は説明を簡潔にするためCSVデータを用いて直接ワークを呼び出します。

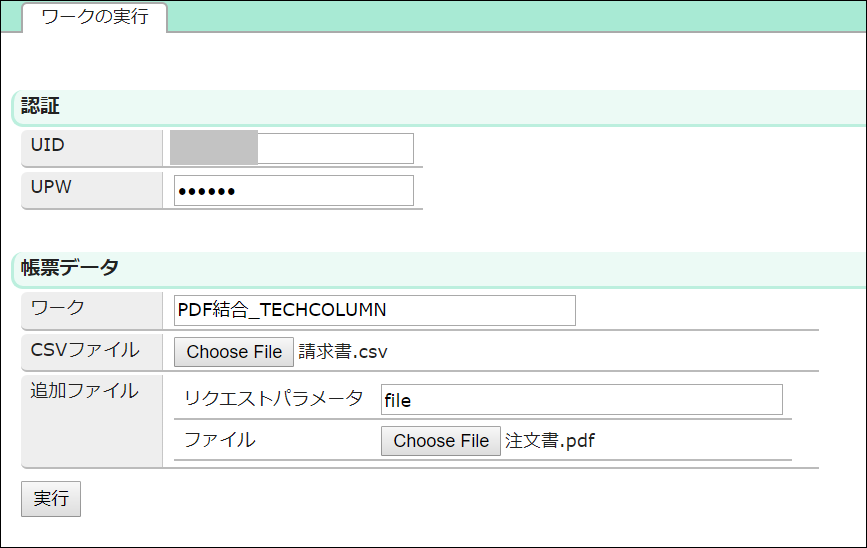

以下のURLからファイルのアップードを含むワーク実行ができます。

https://d3w.ap.oproarts.com/d3w/a/{お客様のテナント名}/al/facade/upload1.html

項目名 説明
UID ユーザーIDを入力します。
UPW パスワードを入力します。
ワーク ワーク①を指定します。
CSVファイル 請求書の帳票テンプレートに渡すCSVデータを含んだファイルを指定します。
追加ファイル 「ワーク実行 - PDF結合」サービスで指定したリクエストパラメータ名を入力し、注文書のPDFを指定します。

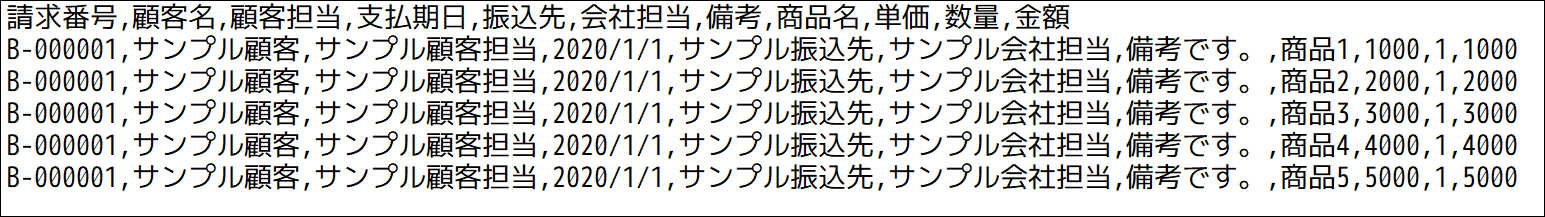

使用したCSVデータは以下です。



「実行」ボタンをクリックすると、注文書と請求書を結合したPDFがメール送信されます。

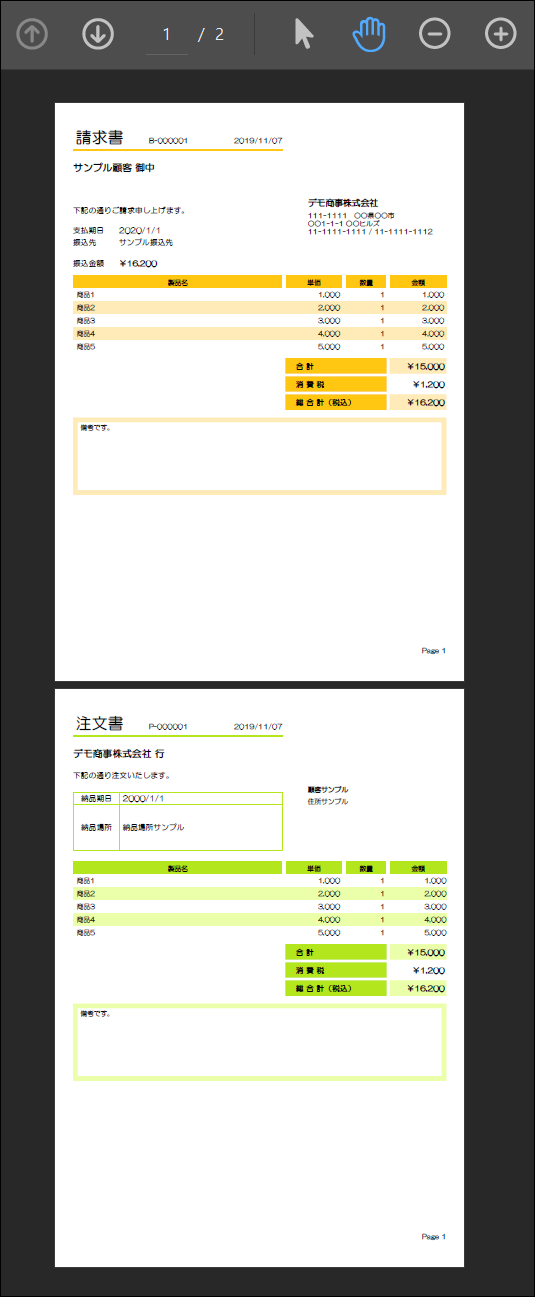

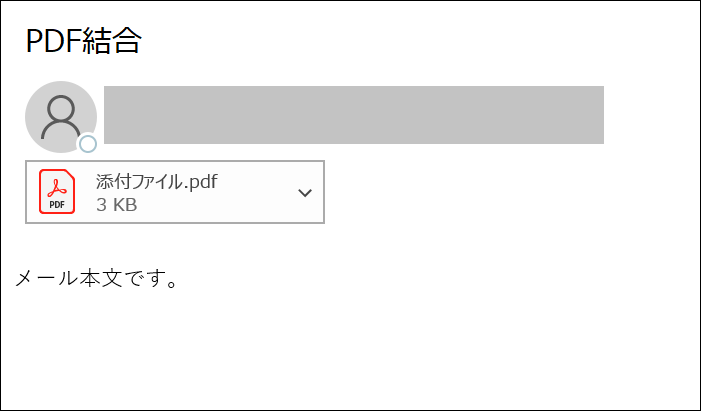

添付ファイルを開くと、PDFが結合されていることが分かります。



まとめ

OPROARTSを用いて自動生成したPDFに既存のPDFを結合することで、複数の帳票を効率的に配信することが可能になります。
PDFの結合が必要な帳票業務の際は、ぜひ本シナリオをご参照ください。
