概要
本記事では、D3Workerのサービス「BizFAX」を使ってFAX送信をするまでの手順を説明します。
「OPROARTS FAX」や「帳票DX FAX」をご利用のお客様も本記事をご参照ください。
前提条件
以下の認証情報をご準備ください。
- オプロよりお渡しする、認証情報テキスト（OPROARTS認証情報「CID」「UID」「UPW」が記載されたテキストファイル）
- BizFAXアクセスID、アクセスパスワード、BizFAX加入者ユーザID、加入者ユーザパスワード
BizFAXとは
BizFAXとは、NTTコミュニケーションズが提供するクラウド型インターネットFAXソリューションです。
帳票テンプレートを準備する
この手順では、簡易的にBizFAXでFAX送信ができることを目的としているため、サンプルとしてあらかじめ用意されている「見積書3」のサンプルテンプレートをそのまま利用します。
下記記事の「操作手順書」に記載している「OPROARTS Liveでテンプレートを作成」の手順に従って、テンプレートの配備を行います。 参考記事：OPROARTS ドキュメント一覧（CSV連携）

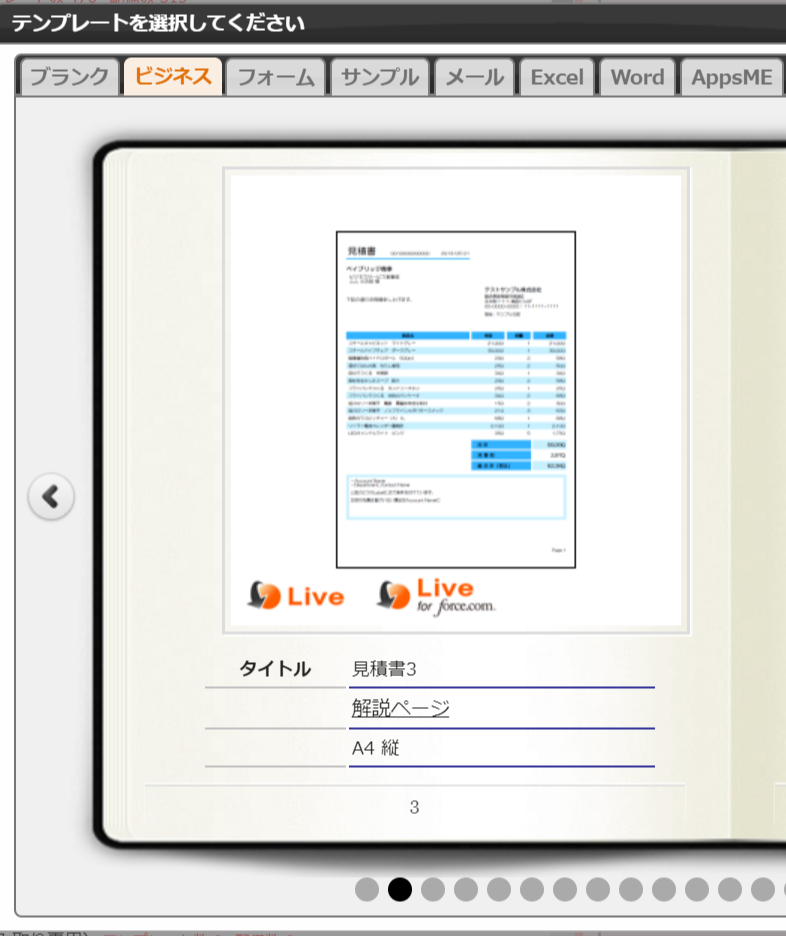

本記事では、「見積書3」のサンプルテンプレートを使用します。

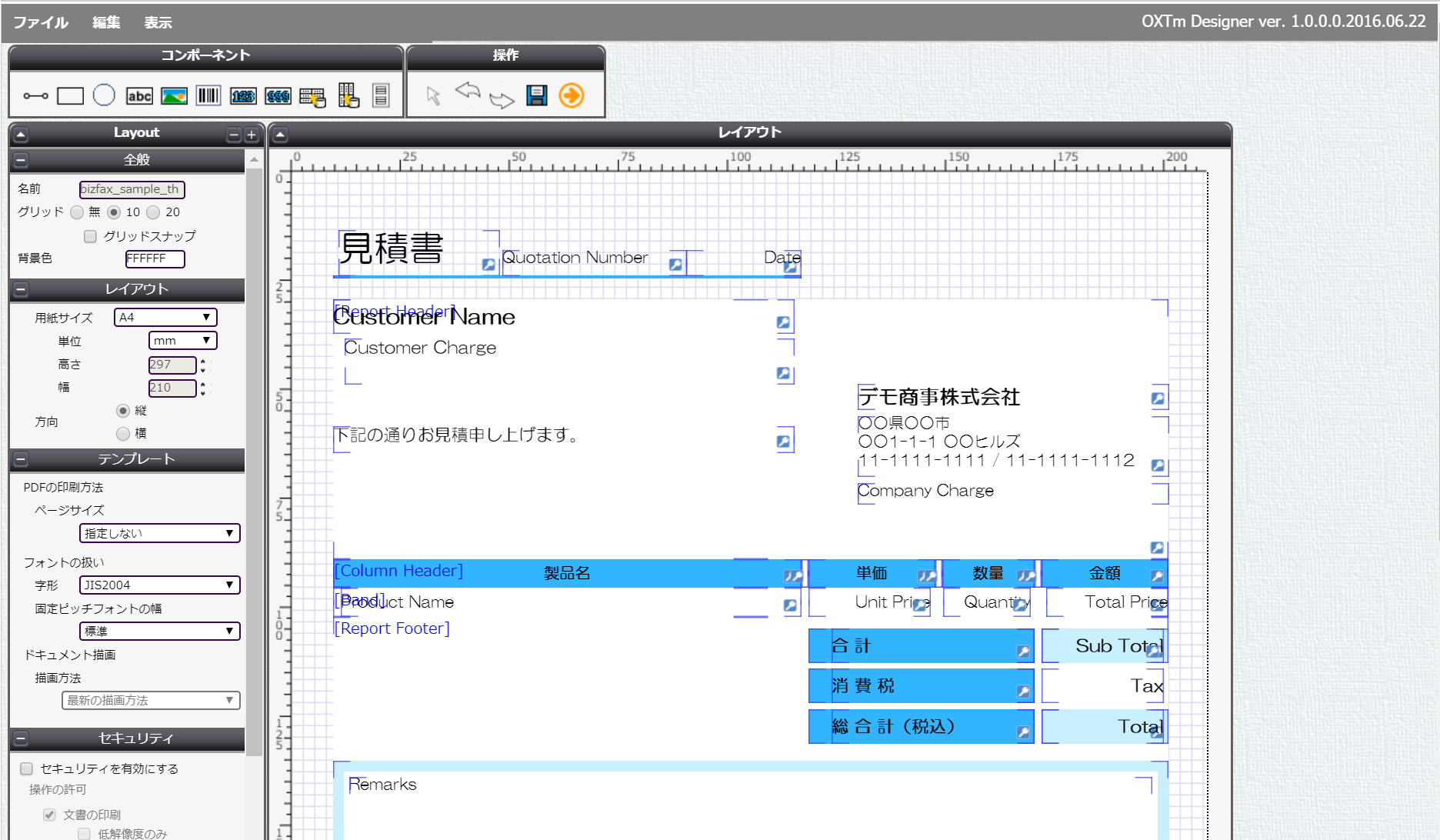

デザイナー画面は以下のようになります。

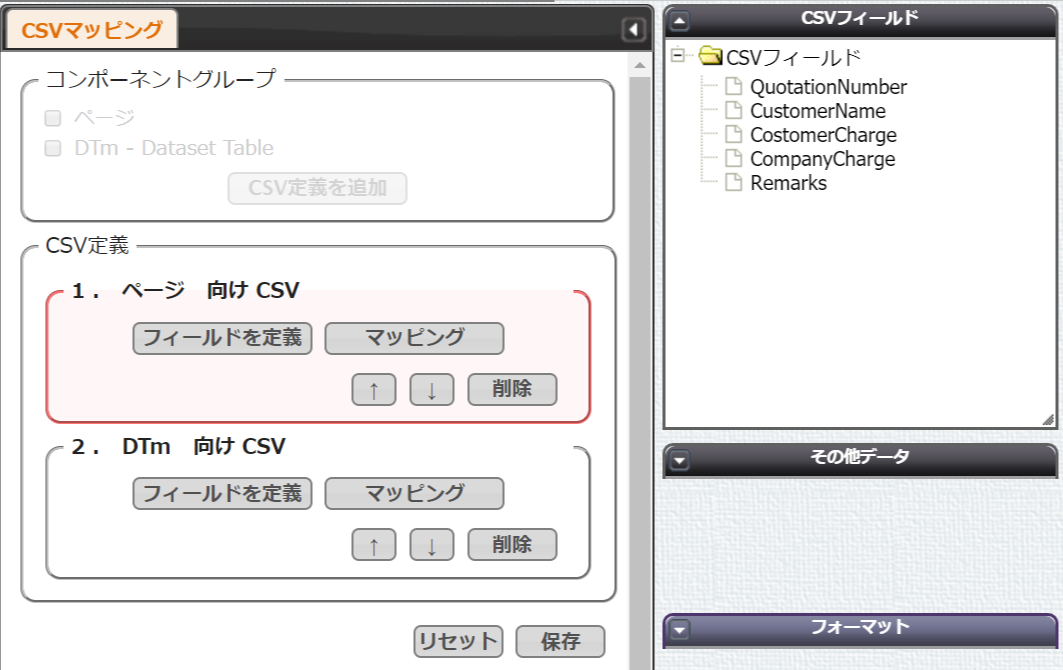

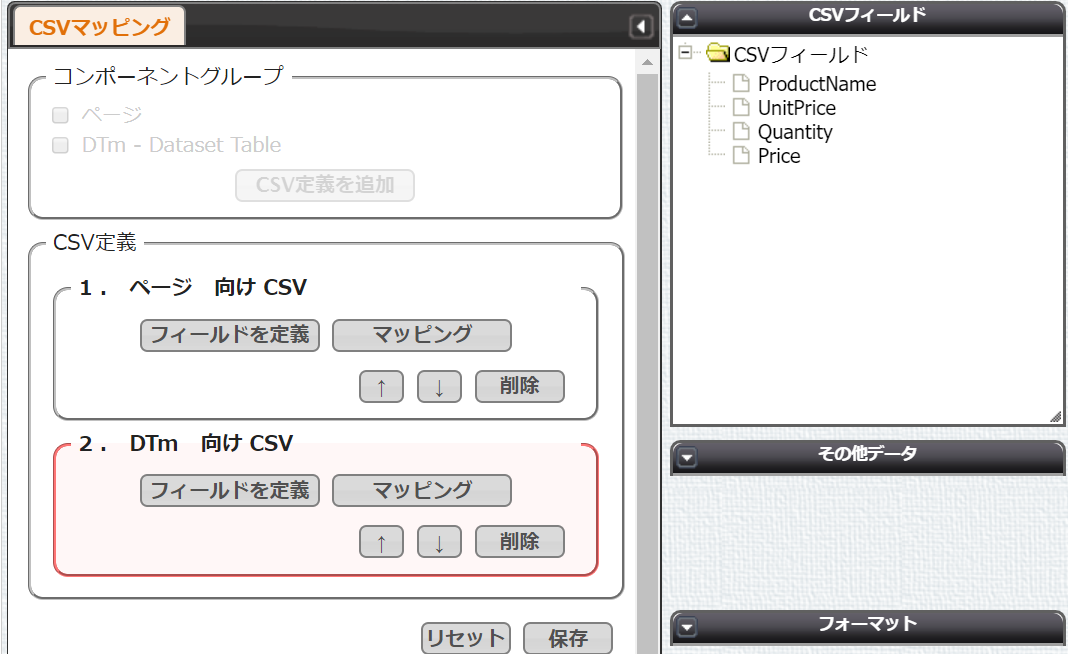

マッピング情報は以下のとおりです。
「フィールドを定義」で記述されているフィールドに合わせてD3Workerのワーク、ViewFramerのビューとマッピングを設定します。
D3Workerを設定する
D3Workerの大まかな設定手順は、下記記事をご参照ください。
参考記事：D3Workerの設定手順
サービスを作成する
-
「OPROARTS」サービスを新規作成します。
-
「BizFAX」サービスを新規作成します。
エンベロープを作成する
基本情報を設定

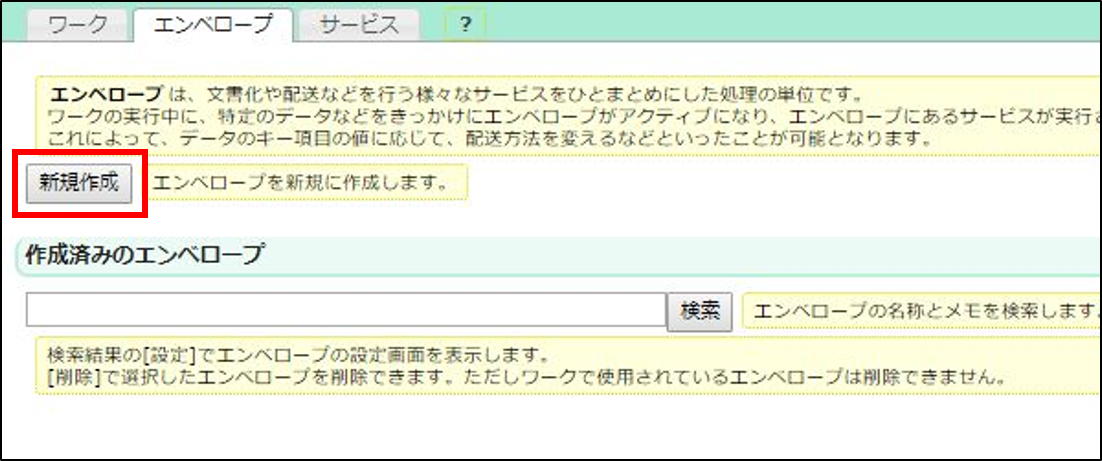

エンベロープを新規作成します。 今回は、「OPROARTSで帳票を作成し、BizFAXを使って作成した帳票をFAX送信する」という処理を設定します。

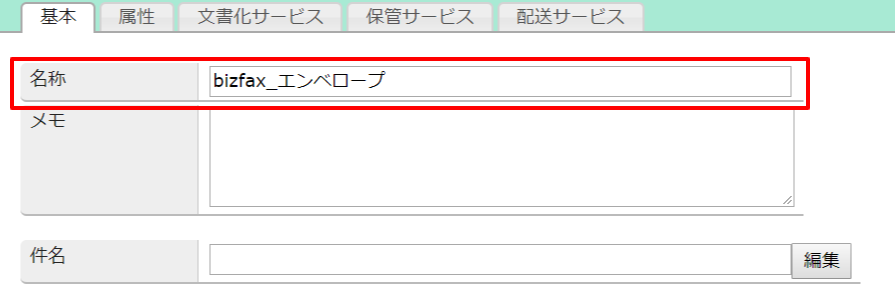

基本タブでは、エンベロープの名称を設定します。 「属性」「保管サービス」タブは今回使用しないため、設定をスキップします。
エンベロープの詳細については、下記記事をご参照ください。
参考記事：D3Workerの設定手順
文書化サービスを設定

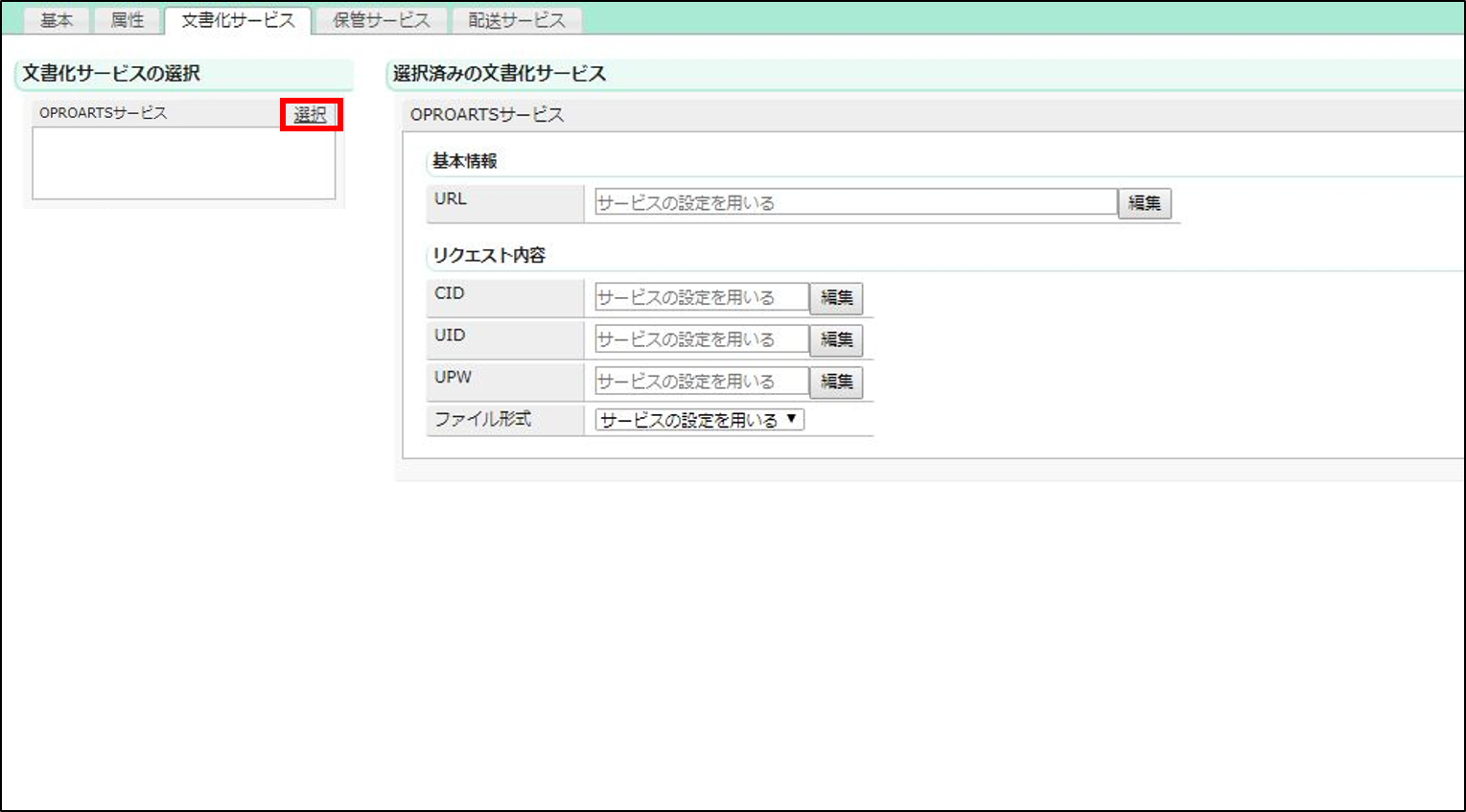

文書化サービスタブでは、作成した「OPROARTS」サービスを選択します。
「サービスの設定を用いる」はサービスで設定した値を使用します。
エンベロープで値を設定すると、サービスの設定は使用されません。
配送サービスを設定

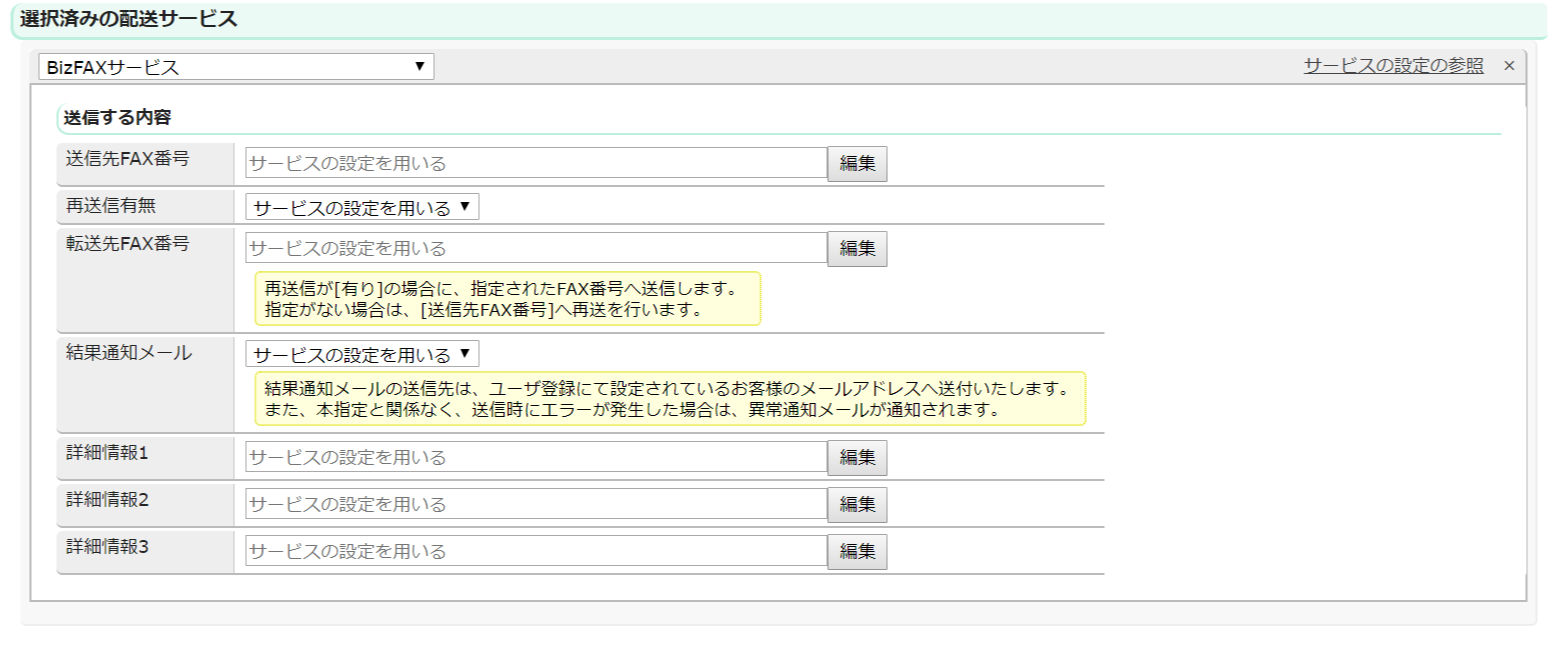

配送サービスタブでは、作成した「BizFAX」サービスを選択します。
設定を保存する
「保存」をクリックして、エンベロープの設定を保存します。
ワークを作成する

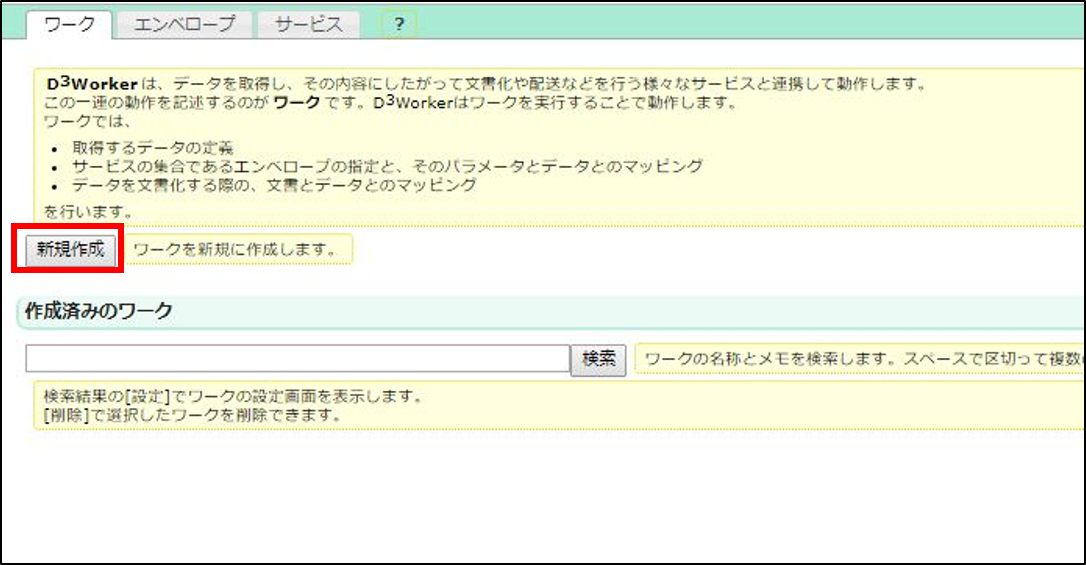

ワークを新規作成します。

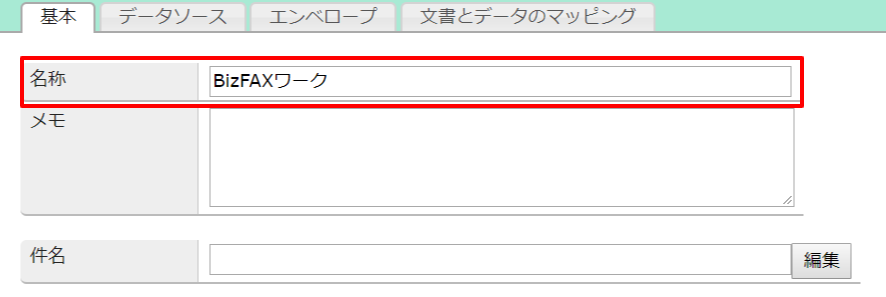

基本タブでは、ワークの名称を指定します。
データソースを定義する

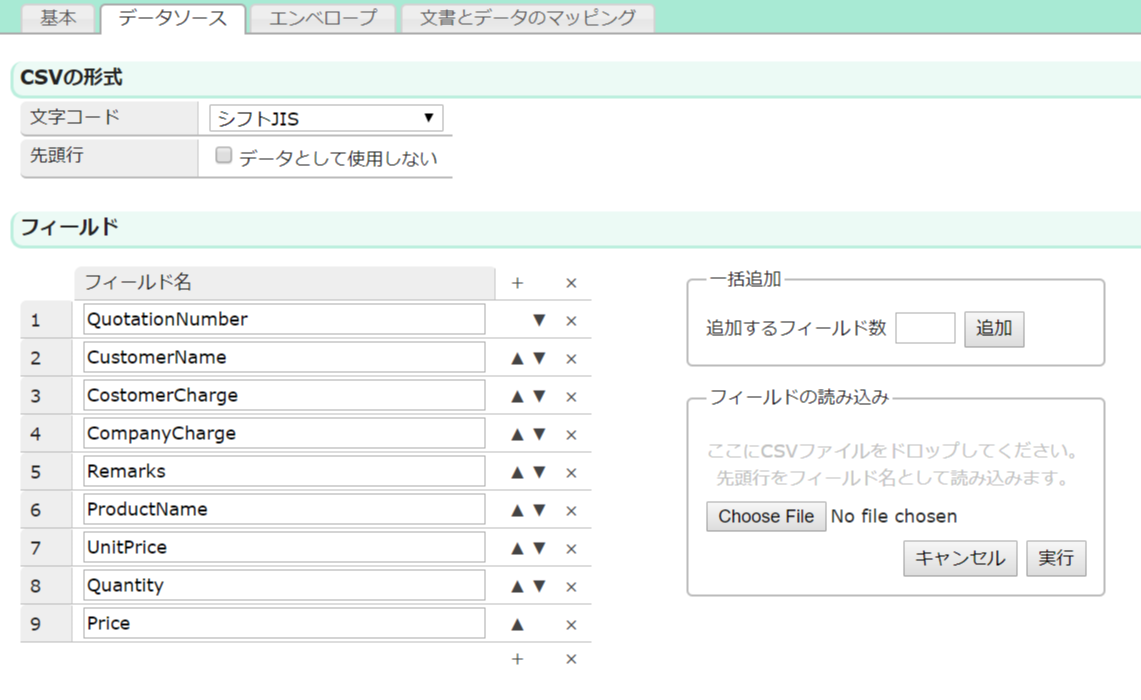

データソースタブでは、D3Workerが受け取るCSVの形を設定します。
ViewFramer から受け渡される単票のCSVデータ項目を登録します。
ViewFramerのマッピングは、D3Workerと連携する場合は単票型で作成します。
エンベロープを設定する

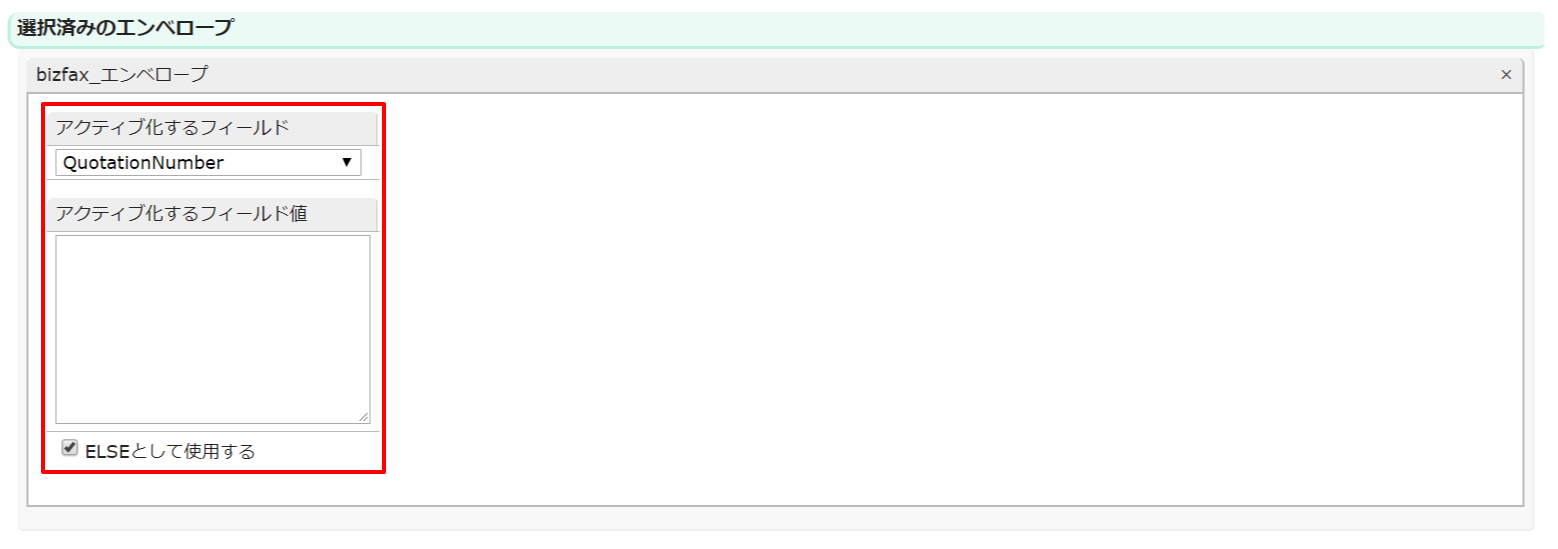

作成したエンベロープを選択し、以下の情報を設定します。
| 設定項目 | 設定内容 |
|---|---|
| エンベロープフィールド | Quotation Number |
| アクティブ化するフィールド | Quotation Number |
| ELSEとして使用する | チェックあり |
「ELSEとして使用する」にチェックが入っている場合、「アクティブ化するフィールド」に設定した項目に何かしら値が入っていると、エンベロープが動作する状態になります。
エンベロープタブの設定詳細は、下記記事をご参照ください。
【D3Worker】ワークの「エンベロープ」タブの設定
文書とデータをマッピング

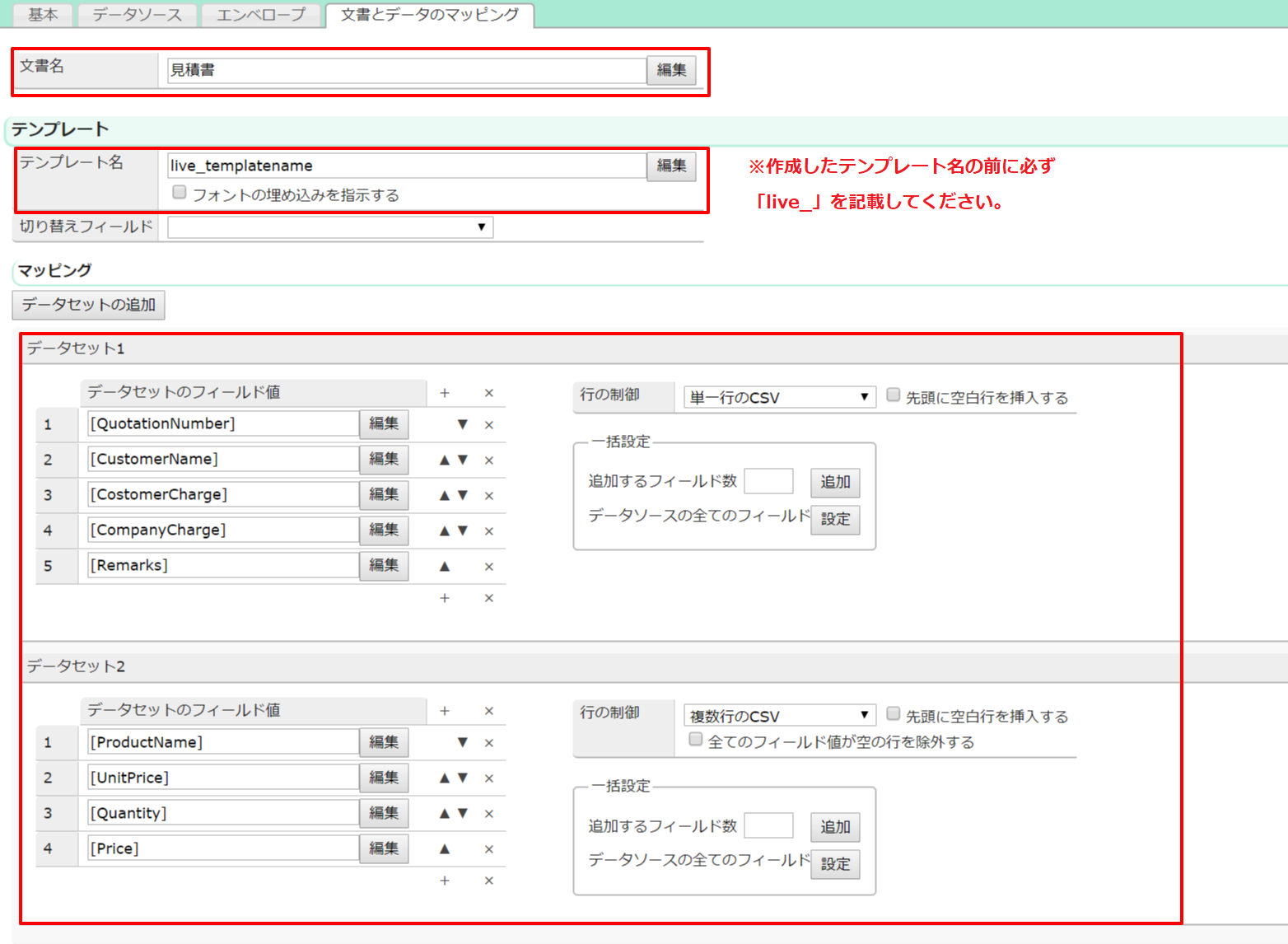

文書とデータのマッピングタブでは、出力されるPDFに利用する情報を設定します。
文書名を設定する
「文書名」に出力されるPDFのファイル名を設定します。
テンプレート名を指定する
「テンプレート名」に利用するテンプレート名を指定します。
帳票テンプレートの準備で作成したテンプレート名を記載します。
作成したテンプレート名の前に必ずlive_を記載してください。
マッピングを作成する
「マッピング」にデザイナに渡すCSVの形を作成します。
「データセットの追加」を2回クリックして、「データセット1」「データセット2」を作成します。
データセット1の設定
| 設定項目 | 設定内容 |
|---|---|
| 行の制御 | 単一行のCSV |
| データセットのフィールド値 | デザイナのヘッダー/フッター部分に渡す項目 |
データセット2の設定
| 設定項目 | 設定内容 |
|---|---|
| 行の制御 | 複数行のCSV |
| データセットのフィールド値 | デザイナの明細部分に渡す項目 |
設定を保存する
「保存」をクリックして、ワークの設定を保存します。
ViewFramerを設定する
ViewFramerでは、D3Workerが必要としているデータ（ワークのデータソース）をSalesforceから取得し、D3Workerへ渡す設定を行います。 ビューとマッピングを作成し、マッピングを配備します。
ViewFramer の詳細は、下記記事をご参照ください。
Salesforceにボタンを作成する
Salesforceオブジェクトレコード画面に生成したスクリプトを用いたアクション・ボタンを設置することで、オブジェクトレコード画面からFAX送信を行えるようになります。
APIサンプルを取得
D3WorkerおよびViewFramerの設定が完了した後、ViewFramerからD3Worker用のスクリプトを生成します。

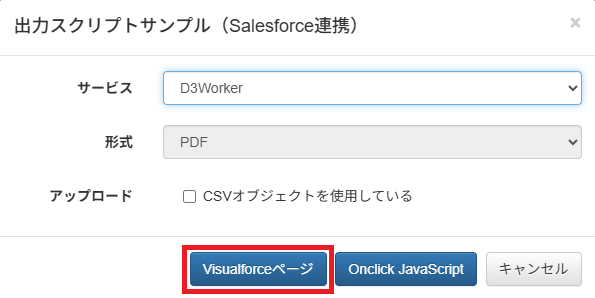

ViewFramer のマッピングタブから「APIサンプル」ボタンをクリックします。
表示されたモーダルのサービスを「D3Worker」にし、「Visualforceページ」ボタンをクリックし、サンプルコードをダウンロードします。
実際の流れ

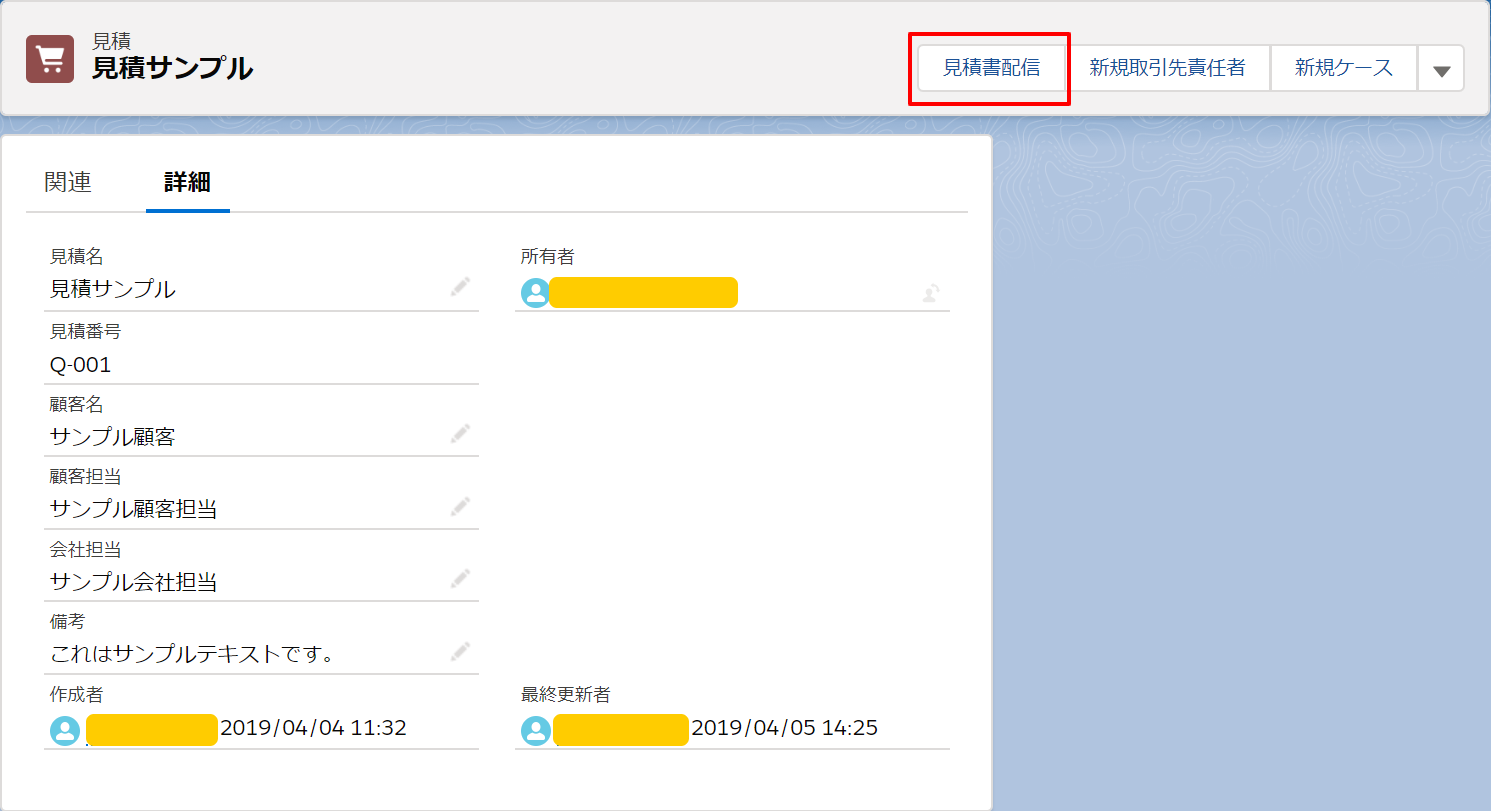

作成したアクション・ボタンをクリックすると、FAXが送信されます。

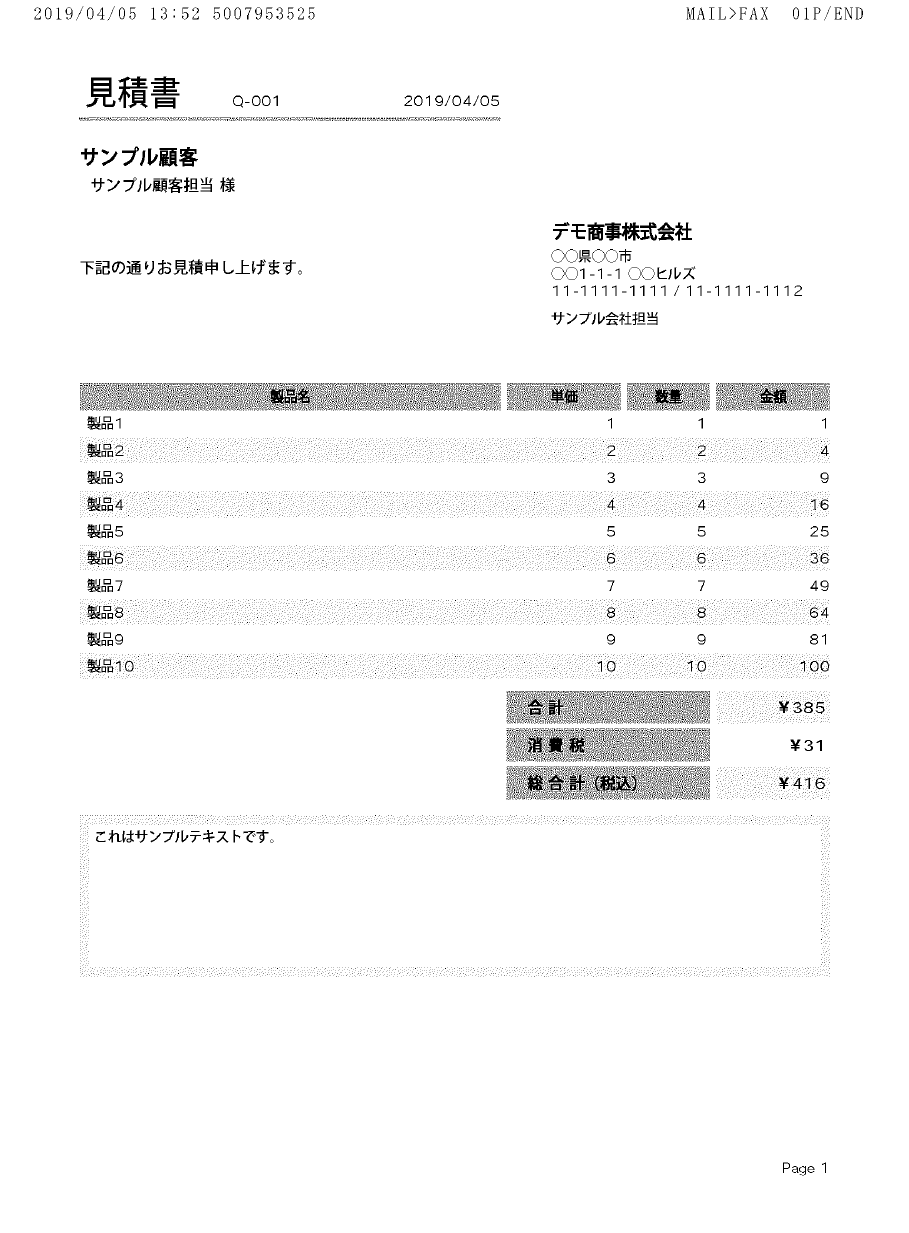

送信されたFAXを確認します。送信したFAXは以下のようになります。

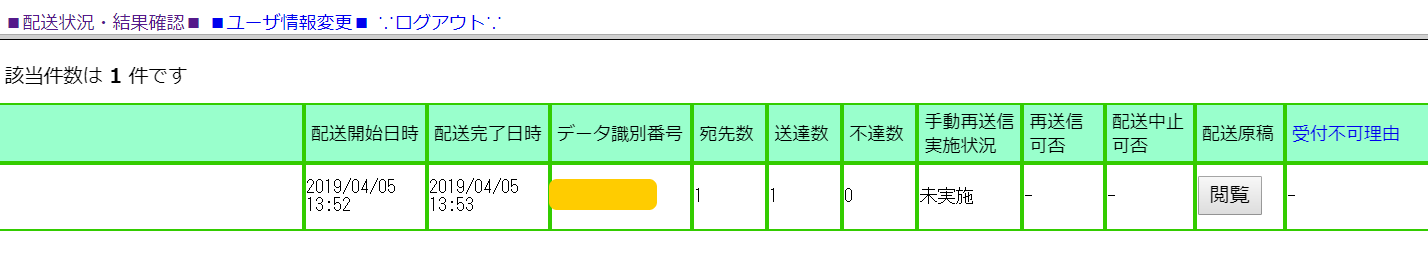

「BizFAX InternetFAX Web連携サービス」にログインし、送信履歴を確認すると、送信されたことが確認できます。
